CAE Fidesys 9.0 Руководство пользователя

Граничные условия

В качестве граничных условий рассматриваются: наложенные на объект (анализируемую конструкцию) соединения, ограничения и приложенные к объекту силовые, температурные и поровые нагрузки. Так же для граничных условий возможно задание зависимости от времени или координат. Сведения о создании и изменении граничных условий можно найти по соответствующим ссылкам. Дополнительная информация содержится в подразделах:

• Наборы граничных условий;
• Вспомогательные действия с граничными условиями.

Граничные условия могут быть заданы для набора узлов или набора сторон. Эти наборы могут быть сформированы из геометрических или сеточных объектов. Если используются геометрические наборы узлов или сторон, то при перестроении сетки данные о наложенных граничных условиях не теряются.

Используемые для задания граничных условий наборы узлов или сторон видны пользователю и их можно изменять отдельно от граничных условий. Наборы узлов или сторон могут применяться для задания граничных условий или удаляться из них в любое время.

При создании граничных условий ограничения включаются в набор ограничений, нагрузки - в набор нагрузок, а условия контакта - в набор контактов. Набор граничных условий может состоять из произвольного числа ограничений, нагрузок и контактных пар.

Типы граничных условий

CAE Fidesys поддерживает граничные условия следующих типов:

- Ограничения:

• перемещение;

• ускорение;

• скорость;

• угловая скорость;

• ограничение  по направлению.

- Силовые нагрузки:

• давление;

• точечная сила;

• распределенная сила;

• гравитация;

• напряжение.

- Температурные нагрузки:

• температура;

• конвекция;

• тепловой поток;

• излучение;

• источник тепла;

• объемный источник тепла;

• тепловой зазор.

- Поровые нагрузки:

• поровое давление;

• поток жидкости;

• источник жидкости;

• объемный источник жидкости.

- Соединения:

• связи;

• контакт;

• тепловой зазор;

• периодические условия;

• болтовой преднатяг.

- Неотражающее ГУ.

Чтобы задать граничные условия:

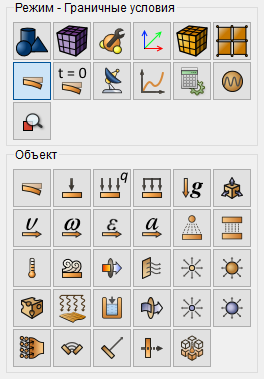

1. На панели команд выберите Режим — Граничные условия.

2. Выберите тип граничного условия в блоке Объект.

3. Выберите Действие — Создать. Задайте следующие параметры:

• ID/Имя (присвойте новый ID, введите имя с использованием букв и/или цифр или оставьте автоматически присвоенный номер ID);

• объект, к которому прикладывается граничное условие (объём, поверхность, кривая, ребро, вершина, узел, набор узлов, элемент, грань, набор сторон);

• ID объектов (поставьте указатель в поле ID объектов и выберите мышкой требуемые объекты, их номера будут занесены в это поле автоматически. Если требуется указать несколько объектов, выделяйте их, удерживая клавишу Ctrl);

• прочие параметры (значение, степени свободы и т.д.).

4. Нажмите Применить.

С помощью функционала, доступного через панель команд, можно также просмотреть список заданных граничных условий, изменить и удалить заданное ранее граничное условие.
