Поровое давление

Поровое давление можно приложить к объектам размерности 1D, 2D и 3D.

Для создания или изменения граничных условий порового давления следует:

• Выбрать на Панели команд Режим - Граничные условия, Объект - Поровое давление.

• Выбрать Действие - Создать или Действие - Изменить.

• Задать идентификатор (ID) или имя набора граничных условий, укажите объекты, для которых рассматривается поровое давление, введите значение.

• Нажать Применить.

Этим интерактивным операциям соответствуют команды:

create porepressure [ID] [name <'name'>] [{add | on} {volume | surface | curve | vertex | node | nodeset} <entity_list>] [value <val>]

modify porepressure [ID] [name <'name'>] [{add | on} {volume | surface | curve | vertex | node | nodeset} <entity_list>] [value <val>]

Например, для задания порового давления на объем 2 значением 1000 можно указать в командной строке:

create porepressure on volume 2 value 1000

Виды нагружаемых сущностей

Поровое давление может прикладываться к:

• объемам;

• поверхностям;

• кривым;

• вершинам;

• узлам;

• наборам узлов.

Пример

Задана пластина 1*1 м из Пористого грунта. Одна грань полностью зафиксирована. К пластине приложено поровое давление по формуле:

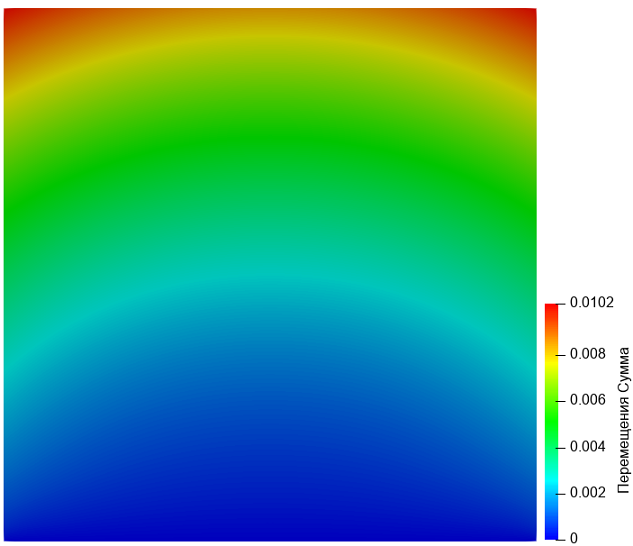

Перемещения через 100 секунд расчета:

Пример решения задачи
