Акустическое давление

Акустическое давление позволяет задать давление в областях жидкости/газа в акустическом анализе или анализе взаимодействия упругой и акустической сред.

Его следует применять только к сущностям в блоках категории акустическая среда. Данное ГУ может применяться в модальном анализе, как фиксация акустического давления в значении 0, и в гармоническом анализе, при условии определения его в виде гармонической функции.

Для создания граничных условий акустического давления следует:

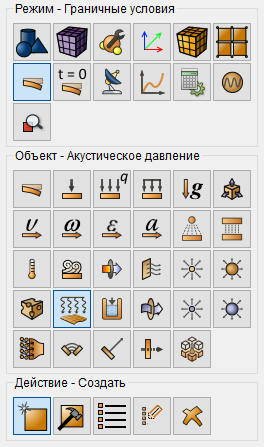

Выбрать на Панели команд Режим - Граничные условия, Объект - Акустическое давление.
Выбрать Действие - Создать.
Задать имя граничного условия при желании, указать объекты, для которых применяется акустическое давление, ввести значение.
Нажать Применить.

Этим интерактивным операциям соответствуют команды:

[create] acoustic pressure [name <name>] [<id>] [{add|on} {curve|node|nodeset|surface|vertex|volume} {[[id] {[<id>] [(<id range start> to <id range finish>)...]}...] [all] [except {[<except id>] [(<except id range start> to <except id range finish>)...]}...]}] [{value <value>|formula <formula id>|table <table id>}]

Например, для задания акустического давления на поверхность 2 значением 1000 можно указать в командной строке:

create acoustic pressure on surface 2 value 1000

Виды нагружаемых сущностей

Акустическое давление может прикладываться к:

объемам;
поверхностям;
кривым;
вершинам;
узлам;
наборам узлов.
