Объемный источник тепла

Объемный источник тепла может быть наложен как нагрузка на большинство типов геометрических и сеточных объектов.

Для создания или изменение граничных условий объемного источника тепла следует:

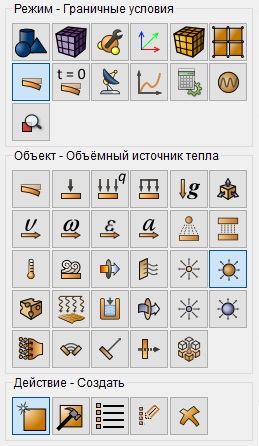

Выбрать на Панели команд Режим - Граничные условия, Объект - Объемный источник тепла.
В зависимости от ситуации выбрать Действие - Создать или Действие - Изменить. Объемный источник тепла
С помощью элементов графического интерфейса пользователя задать идентификатор (ID) или имя набора граничных условий, указать объекты, на которые накладываются ограничения и ввести значение объемного источника тепла.
Нажать Применить.

Этим интерактивным операциям соответствуют команды:

create heatsourcevolume [ID] [name <'name'>] [{add | on} {volume | block | element} ] [value ]

modify heatsourcevolume {ID_list|'name'|all} [name <'name'>] [{add | remove} {volume | block | element} ] [value ]

Например, для задания объемного источника тепла на объеме 5 значением 1000 можно указать в командной строке:

create heatsourcevolume on volume 5 value 1000

Виды нагружаемых сущностей

Объемный источник тепла может прикладываться к:

объемам;
блокам;
элементам.

Пример

Задан параллелепипед из углеродистой стали размерами 0.1*0.1*0.01 м. К параллелепипеду применен объемный источник тепла по формуле:

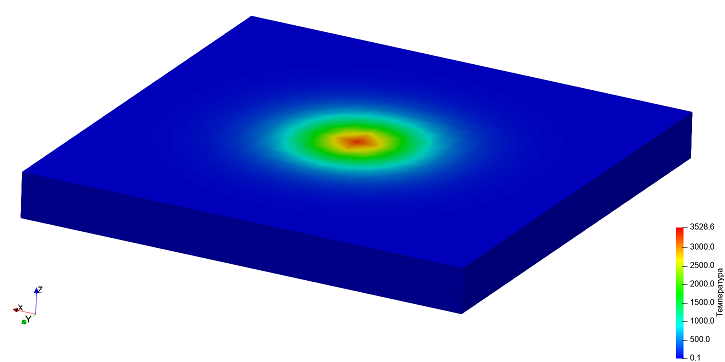

Тепловые поля через 10 секунд нагрева:

Пошаговый пример с объемным источником тепла
