CAE Fidesys 9.0 Руководство пользователя

Источник тепла

Источник тепла может быть наложен как нагрузка на большинство типов геометрических и сеточных объектов.

Для создания или изменение граничных условий источника тепла следует:

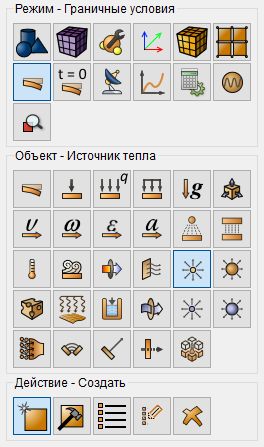

• Выбрать на Панели команд Режим - Граничные условия, Объект - Источник тепла.

• В зависимости от ситуации выбрать Действие - Создать или Действие - Изменить.

• С помощью элементов графического интерфейса пользователя задать идентификатор (ID) или имя набора граничных условий, указать объекты, на которые накладываются ограничения, и ввести значение источника тепла.

• Нажать Применить.

Этим интерактивным операциям соответствуют команды:

create heatsourcepoint [ID] [name <'name'>] [{add | on} {nodeset | volume | surface | curve | vertex | node} <entity_list>] [value <val>]

modify heatsourcepoint {ID_list|'name'|all} [name <'name'>] [{add | remove} {nodeset | volume | surface | curve | vertex | node} <entity_list>] [value <val>]

Например, для задания источника тепла на объем 2 значением 1000 можно указать в командной строке:

create heatsourcepoint on volume 2 value 1000

Виды нагружаемых сущностей

Источник тепла может прикладываться к:

• объемам;

• поверхностям;

• кривым;

• вершинам;

• узлам;

• наборам узлов.

Пример

Задан параллелепипед из углеродистой стали размерами 0.1*0.1*0.01 м. К верхней грани приложен источник тепла по формуле:

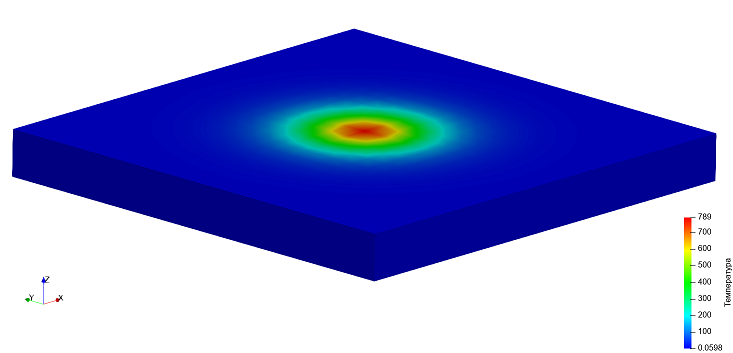

Тепловые поля через 10 секунд нагрева:

Скрипт для пошагового примера
