Излучение

Излучение можно приложить к объектам размерности 1D и 2D.

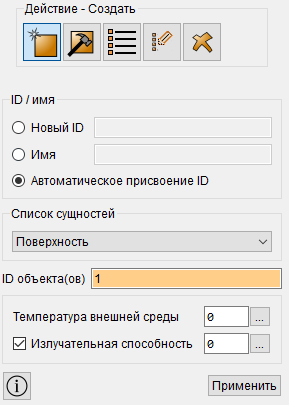

Для создания или изменения граничных условий излучения следует:

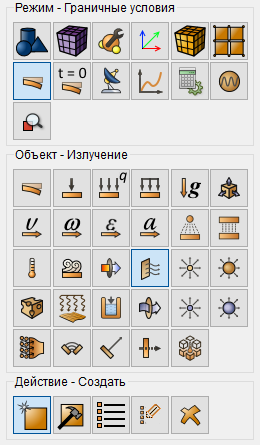

• Выбрать на Панели команд Режим - Граничные условия, Объект - Излучение.

• В зависимости от ситуации выбрать Действие - Создать или Действие - Изменить.

• Задать идентификатор (ID) или имя набора граничных условий, укажите объекты, к которым прикладывается излучение, и введите ее значение.

• Нажать Применить.

Этим интерактивным операциям соответствуют команды:

create radiation [ID] [name <'name'>] [{add | on} {sideset | surface | curve | face | tri | edge | vertex | node | nodeset} <entity_list>] [value <value>]

modify radiation {ID_list | 'name' | all} [name <'name'>] [{add | remove} {sideset | surface | curve | face | tri | edge | vertex | node | nodeset} <entity_list>] [value <value>]

Например, для задания излучения на поверхности 6 со значениями температуры 20 градусов и излучательной способностью 0.5 можно указать в командной строке:

create radiation on surface 6 surrounding value 20 emissivity value 0.5

Настройка излучения

При задании излучения требуется указать Температуру и Излучательную способность (опционально). Задание излучательной способности через нагрузку имеет больший приоритет чем через свойства материала.

• Температура: для задания температуры среды, окружающей рассматриваемый объект, применяется ключевое слово surrounding, сопровождаемое вводом соответствующего значения.

• Излучательная способность: Коэффициент теплоотдачи задается посредством ключевого слова emissivity и определенного значения (в диапазоне [0; 1]).

Виды нагружаемых сущностей

Излучение может прикладываться к:

• поверхностям;

• треугольникам;

• четырехугольным граням элементов;

• кривым;

• ребрам;

• вершинам;

• узлам;

• наборам узлов;

• наборам сторон.

Приоритет задания излучательной споспобности

Излучательную способность можно задать двумя способами:

• задание Излучательной способности в температурных свойствах материала;

• задание Излучательной способности в настройках граничного условия Излучение.

При этом:

• если Излучательая способность задана только в свойствах материала, то значение берется из свойств материала;

• если Излучательая способность задана только в свойствах ГУ Излучение, то значение берется из свойств ГУ Излучение;

• если Излучательая способность задана и в свойствах материала, и в свойствах ГУ Излучение, то значение берется из свойств ГУ Излучение.

Настройка переизлучения между поверхностями

Для учета переизлучения между телами необходимо настроить нагрузку Излучение на поверхностях объектов и указать в настройках анализа (стационарного или временного) учет "Лучистого теплообмена между поверхностями":

Учет лучистого теплообмена между поверхностями происходит по следующим правилам:

• лучистый теплообмен происходит только между теми поверхностями, на которые наложена нагрузка Излучение;

• если поверхности с заданной нагрузкой Излучение "не смотрят друг на друга", то лучистого теплообмена между поверхностями не происходит;

• если поверхности с заданной нагрузкой Излучение "частично смотрят друг друга", то часть этих поверхностей взаимодействует с окружающей средой.

Пример

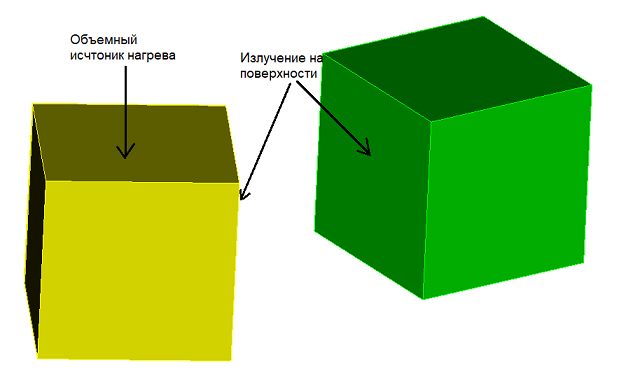

Задано два куба (сторона 1 м) из Углеродистой стали. К свойствам углеродистой стали добавлена излучательная способность 0.8 и коэффициент Стефана-Больцмана 5.67е-08. К одному кубу приложен нагрузка в виде объемного источника нагрева плотностью 1000. К смотрящим друг на друга сторонам куба приложена нагрузка Излучение (температура 0).

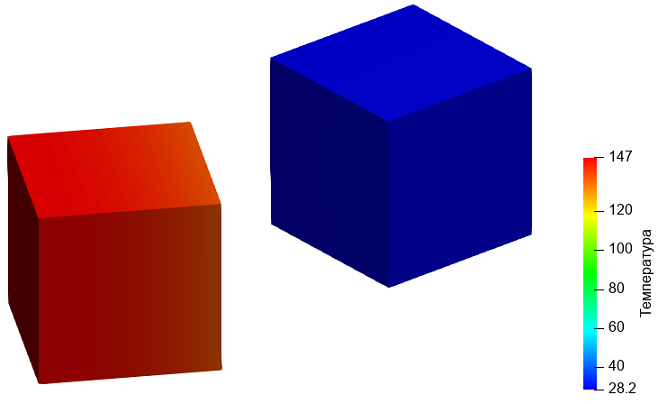

Тепловые поля через 10 подшагов стационарного расчета:

Пошаговый пример с переизлучением между поверхностями
