Тепловой поток

Тепловой поток можно приложить к объектам размерности 1D и 2D.

Тепловой поток определяется как количество тепловой энергии, излучаемой, передаваемой или поглощаемой единицей площади поверхности за единицу времени (например, Ватт на квадратный метр).

Для создания или изменение граничных условий теплового потока следует:

Выбрать на Панели команд Режим - Граничные условия, Объект - Тепловой поток.
В зависимости от ситуации выбрать Действие - Создать или Действие - Изменить.
Задать идентификатор (ID) или имя набора граничных условий, укажите объекты, к которым прикладывается тепловой поток, и введите его плотность.
Нажать Применить.

Этим интерактивным операциям соответствуют команды:

create heatflux [ID] [name <'name'>] [{add | on} {sideset | surface | face | tri} ] [value ]

create heatflux [ID] [name <'name'>] [{add | on} {sideset | surface | face | tri} ] [top bottom ]

modify heatflux {ID_list | 'name' | all} [name <'name'>] [{add | remove} {sideset | surface | face | tri} ] [value ]

modify heatflux {ID_list | 'name' | all} [name <'name'>] [{add | remove} {sideset | surface | face | tri} ] [top bottom ]

Например, для задания теплового потока на поверхности 5 плотностью 1000 можно указать в командной строке:

create heatflux on surface 5 value 1000

Тепловой поток на верхней и нижней поверхностях

Тепловые потоки могут быть приложены на верхней и нижней поверхностях оболочечных элементов. Для указания области приложения используются ключевые слова top и bottom.

Виды нагружаемых сущностей

Тепловой поток может прикладываться к:

поверхностям;
треугольникам;
четырехугольным граням элементов;
наборам сторон.

Пример

Задан параллелепипед из углеродистой стали размерами 0.1*0.1*0.01 м. К верхней грани приложен тепловой поток по формуле:

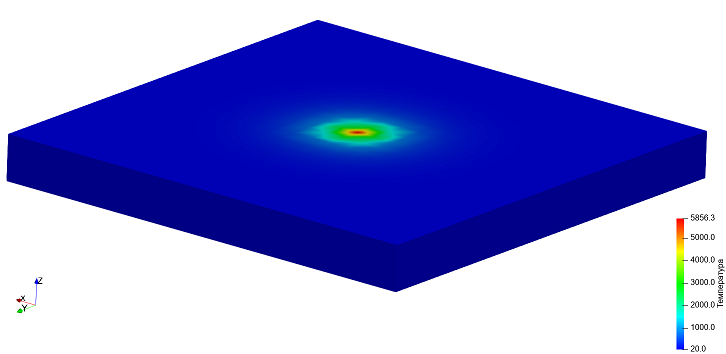

Тепловые поля через 10 секунд нагрева:

Пошаговый пример с тепловым потоком
