Конвекция

Конвекцию можно приложить к объектам размерности 1D и 2D. При конвекции осуществляется перенос тепловой энергии между твердым телом окружающей средой (потоком жидкости или газа).

Для создания или изменение граничных конвекции следует:

Выбрать на Панели команд Режим - Граничные условия, Объект - Конвекция.
Выбрать Действие - Создать или Действие - Изменить.
Задать идентификатор (ID) или имя набора граничных условий, укажите объекты, для которых рассматривается конвекция, введите температуру среды и коэффициент теплоотдачи.
Нажать Применить.

Этим интерактивным операциям соответствуют команды:

create convection [ID] [name <'name'>] [{add | on} {sideset | surface | curve | face | tri | edge | vertex | node | nodeset} <entity_list>] [surrounding {<value> | top <value> bottom <value>} coefficient {<value> | top <value> bottom <value>}]

modify convection [ID] [name <'name'>] [{add | on} {sideset | surface | curve | face | tri | edge | vertex | node | nodeset} <entity_list>] [surrounding {<value> | top <value> bottom <value>} coefficient {<value> | top <value> bottom <value>}]

Например, для задания конвекции на поверхности 6 со значениями температуры 20 градусов и коэффициентом теплоотдачи 5 можно указать в командной строке:

create convection on surface 6 surrounding value 20 coefficient value 5

Настройка конвекции

При задании конвекции требуется указать Температуру и Коэффициент теплоотдачи.

Температура: для задания температуры среды, окружающей рассматриваемый объект, применяется ключевое слово surrounding, сопровождаемое вводом соответствующего значения или значений на верхней и нижней поверхностях оболочки.
Коэффициент теплоотдачи: Коэффициент теплоотдачи задается посредством ключевого слова coefficient и определенного значения или значений на верхней и нижней поверхностях оболочки в единицах: [энергия]/([длина]*[время]*[температура]).

Виды нагружаемых сущностей

Конвекция может прикладываться к:

поверхностям;
треугольникам;
четырехугольным граням элементов;
кривым;
ребрам;
вершинам;
узлам;
наборам узлов;
наборам сторон.

Пример

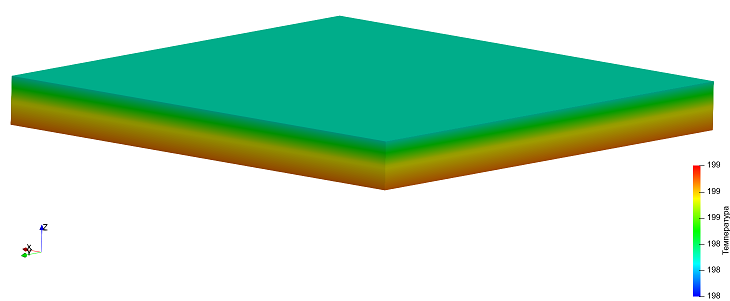

Задан параллелепипед из углеродистой стали размерами 0.1*0.1*0.01 м. К верхней грани приложена конвекция, температура объекта - 200 градусов, температура окружающей среды 20. Тепловые поля через 10 секунд остывания:

Скрипт для пошагового примера
