Температура

Температура может быть наложена как нагрузка на большинство типов геометрических и сеточных объектов. Такие ограничения применимы и к тонкостенным элементам.

Для создания или изменение граничных условий температуры следует:

Выбрать на Панели команд Режим - Граничные условия, Объект - Температура.
В зависимости от ситуации выбрать Действие - Создать или Действие - Изменить.
С помощью элементов графического интерфейса пользователя задать идентификатор (ID) или имя набора граничных условий, указать объекты, на которые накладываются ограничения, и ввести значение температуры.
Нажать Применить.

Этим интерактивным операциям соответствуют команды:

create temperature [ID] [name <'name'>] [{add | on} {nodeset | volume | surface | curve | vertex | node} <entity_list>] [value <val>]

create temperature [ID] [name <'name'>] [{add | on} {nodeset | volume | surface | curve | vertex | node} <entity_list>] [{top <val> bottom <val> | [middle <val>] [gradient <val>]}]

modify temperature {ID_list|'name'|all} [name <'name'>] [{add | remove} {nodeset | volume | surface | curve | vertex | node} <entity_list>] [value <val>]

modify temperature {ID_list|'name'|all} [name <'name'>] [{add | remove} {nodeset | volume | surface | curve | vertex | node} <entity_list>] [{top <val> bottom <val> | [middle <val>] [gradient <val>]}]

Например, для задания температуры на объем 2 значением 1000 можно указать в командной строке:

create temperature on volume 2 value 1000

Задание температур для тонкостенных элементов

Для задания температурных граничных условий на тонкостенных элементах используются параметры top, bottom, middle и gradient. Эти параметры действуют в следующих сочетаниях: top и bottom, middle и gradient, только gradient или только middle.

Виды нагружаемых сущностей

Температура может прикладываться к:

объемам;
поверхностям;
кривым;
вершинам;
узлам;
наборам узлов.

Пример

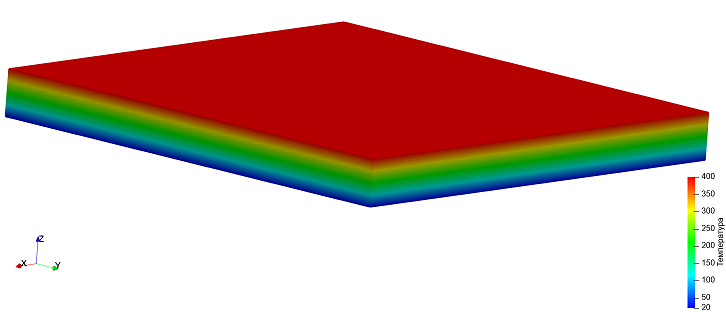

Задан параллелепипед из углеродистой стали размерами 0.1*0.1*0.01 м. К верхней грани приложена температура 400 градусов Цельсия, к нижней грани - 20 градусов. Тепловые поля через 10 секунд расчета:

Скрипт для пошагового примера
