Конечный элемент "Точка"

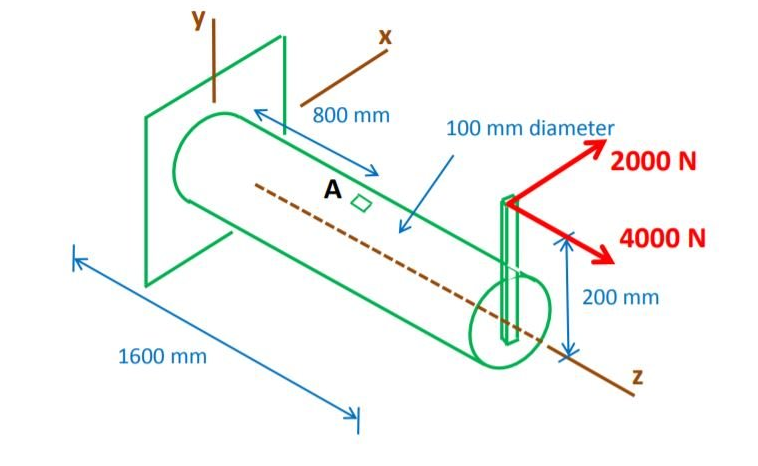

Данный конечный элемент используется для создании удаленных граничных условий. Дополнительно необходимо создать связи между "точкой" и узлами других конечных элементов. Таким образом, вы легко можете создать граничные условия за пределами вашей геометрии. В качестве примера рассмотрим solid-тело в виде консольной цилиндрической балки. На свободный край балки крепится рычаг, к которому приложены силы вдоль осей X и Z. Эскиз примера изображен на рисунке.

Таким образом, чтобы смоделировать данную задачу, необязательно рисовать полностью всю модель. Достаточно изобразить балку без рычага. Далее необходимо создать элемент "точка" на расстоянии 200 мм от центра свободного края балки и создать связь между "точкой" и узлами свободного края. К данному элементу прикладываются силы вдоль осей X и Z. Также, "точку" в сочетании со связями можно использовать для задания перемещения совокупностей узлов исследуемой модели как жесткого целого. Например, мы можем добавить поворотную степень свободы для solid-модели.
