Задание свойств точечной массы

CAE Fidesys поддерживает точечные массы (элементы lumped mass)..

Чтобы задать свойства точечной массы, перейдите в (Режим – Блоки, Объект – Блок, Действие – Свойства/параметры блока). Категория при задании типа элемента блоку должна быть Точечная масса.

При выборе категории Точечная масса должна появиться кнопка ID свойств блока. При этом есть возможность создать новые свойства или выбрать существующие по ID.

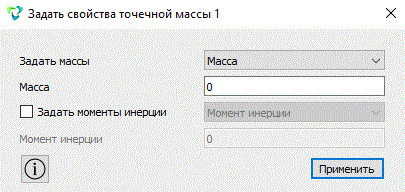

При нажатии на кнопку открывается новое окно для задания необходимых параметров. Укажите:

Массу;
Момент инерции.

Нажмите Применить.

Создание элемента Точечной массы

Точечная масса имеет размерность 1D, состоит из единственной точки. Используется преимущественно для расчета подвижных механизмов. Для решения задач подвижных механизмов используется метод замещающих масс - каждое звено механизма надо заменить двумя сосредоточенными массами.

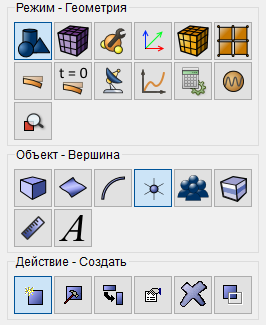

1. На первом шаге моделирования точечной массы создайте вершину, для этого выберите (Режим - Геометрия, Объект - Вершина, Действие – Создать). Во всплывающем списке выберите Расположение.

Задайте следующие значения:

Расположение: 0 0 0 (через пробел).

Нажмите Применить. Таким образом построена вершина.

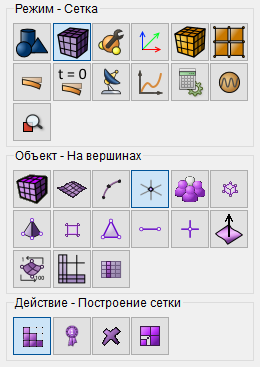

2. Далее создайте сетку для построенной вершины, для этого выберите (Режим – Сетка, Объект – Узловая, Действие – Построение сетки).

Во всплывающем списке выберите Построение сетки, нажмите левой кнопкой мыши на ранее построенную вершину в строке ID вершин(ы) появится 1.

Нажмите Построить сетку. Таким образом создана сетка для вершины.

3. На следующем шаге выберите (Режим – Блоки, Объект – Блок, Действие – Добавить сущность в блок).

Укажите:

ID блока: 1;
Имя блока: Точечная масса;
Список сущностей: Вершина;
ID объекта(ов): нажмите левой кнопкой мыши на строку ID объекта(ов) и далее курсором мыши выберите ранее построенную вершину.

Нажмите Применить. Таким образом создан блок для вершины.

4. Задайте блоку тип элемента, для этого выберите (Режим – Блоки, Объект – Блок, Действие – Свойства/параметры блока).

Укажите:

ID блока(ов): 1 (в строке Имя блока появится Точечная масса (ID 1));
Категория: Точечная масса.

Далее точечной массе необходимо задать свойства. Нажмите на кнопку откроется новое окно, в котором необходимо задать свойства точечной массе.

Задайте следующие значения:

Масса: 5000;
Момент инерции: 0.3.

Нажмите Применить. Закройте окно Задать свойства точечной массы и нажмите Применить. (Заметьте момент инерции по умолчанию одинаковый по трем компонентам). Таким образом из вершины создана точечная масса.

5. Задайте точечной массе необходимые граничные условия, а именно перемещения или закрепления. Выберите (Режим - Граничные условия, Объект - Перемещение, Действие - Создать).

Укажите:

Список сущностей: Вершина;
Задайте необходимые степени свободы и величины для вашей задачи;

Нажмите Применить. В результате были заданы граничные условия перемещения для точечной массы.

Взаимодействие точечной массы и детали (созданной или импортируемой) в Fidesys осуществляется путем задания связей.

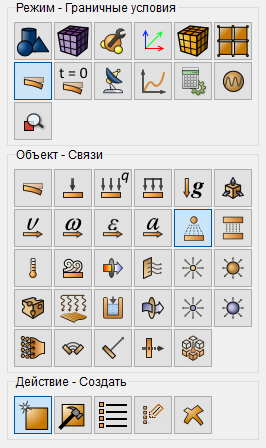

6. Выберите (Режим - Граничные условия, Объект - Связи, Действие - Cоздать).

Укажите:

Главная сущность: Необходимо выбрать созданную или импортированную деталь. В строке Список сущностей выбрать сущность этой детали, к которой будет "привязана" точечная масса и задать ID объекта(ов);
Побочная сущность: В строке Список сущностей выбрать Вершина, задать ID объекта(ов). Далее во всплывающем списке необходимо выбрать характеристики, по которым будут связаны тела, это Степени свободы, Температура, Поровое давление или Расстояние между сущностями.

Нажать Применить. Таким образом, задается связь между точечной массой и деталью.
