Распределенная сила

Пользователь может задавать распределенные силы, действующие на объекты размерности 1D и 2D. Возможно как создание новых распределенных сил, так и изменение ранее созданных. Для этого нужно выполнить следующее:

На Панели команд выбрать Режим - Граничные условия.
Выбрать Объект - Распределенная сила.
В зависимости от ситуации выбрать Действие - Создать или Действие - Изменить.
С помощью элементов графического интерфейса пользователь может задать идентификатор (ID) или имя набора граничных условий, указать объекты, к которым прикладывается сила, тип силы, и ее направление, а также ввести величину силы.
Нажать Применить.

Соответствующие команды, вводимые в окне командной строки, выглядят так:

[create] distributed force [name <name>] [<id>]

     [{add|on} {curve|edge|face|sideset|surface|tri} {[[id] {[<id>] [<id range start> to <id range finish>]}...] [all]}]

     {(vector [{[val1] <val>|formula1 <formula id>|table1 <table id>}]

     [{[val2] <val>|formula2 <formula id>|table2 <table id>}]

     [{[val3] <val>|formula3 <formula id>|table3 <table id>}]

     [{[val4] <val>|formula4 <formula id>|table4 <table id>}]

     [{[val5] <val>|formula5 <formula id>|table5 <table id>}]

     [{[val6] <val>|formula6 <formula id>|table6 <table id>}])|(force {val <val>} moment {val <val>} [direction {Задание направления}])}

     [{specific|equivalent}]

modify distributed force {[[id] {[<id>] [<id range start> to <id range finish>]}...] [<name>] [all]}

     [{add|remove} {curve|edge|face|sideset|surface|tri} {[[id] {[<id>] [<id range start> to <id range finish>]}...] [all]}]

     [name <name>]

     [{(vector [{[val1] <val>|formula1 <formula id>|table1 <table id>}]

     [{[val2] <val>|formula2 <formula id>|table2 <table id>}]

     [{[val3] <val>|formula3 <formula id>|table3 <table id>}]

     [{[val4] <val>|formula4 <formula id>|table4 <table id>}]

     [{[val5] <val>|formula5 <formula id>|table5 <table id>}]

     [{[val6] <val>|formula6 <formula id>|table6 <table id>}])|(force {val <val>} moment {val <val>} [direction {Задание направления}])}]

     [{specific|equivalent}] [cs {<ID>|<name>}]

     [step {[[id] {[<id>] [<id range start> to <id range finish>]}...] [all]}]

Направление силы может быть указано способами, описанными в подразделе Задание направления. Использование ключевых слов force и moment позволяет определять по-отдельности компоненты силы и момента. Если применяется ключевое слово vector, то первые три вводимые значения являются составляющими распределенной силы, а последние три - распределенного момента. Если сила и момент создаются одновременно и их направляющий вектор - один и тот же, то направление может быть задано один раз. В случае, когда направляющие векторы разные, следует сначала создать один элемент нагрузки, например, силу, а затем добавить другой элемент - момент.

Распределённая нагрузка – (удельная) нагрузка, распределённая на единицу длины/площади.

Результирующая нагрузка – (суммарная) нагрузка, распределённая по узлам сетки, интегрально просуммировав которую, получается введённое число.

Следящая нагрузка – нагрузка, «следящая за изменением геометрии». При включённой галочке нагрузка остаётся под тем углом к кривой/поверхности, под которым она была задана. Эта опция имеет смысл, когда в задаче включена Геометрическая нелинейность.

Пример задания распределенной силы

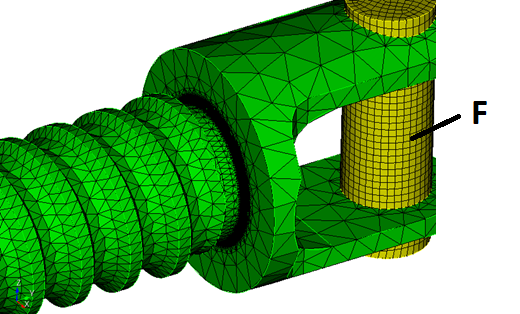

Задание распределенной силы F=14900 Н

Перейдите Панель команд — Граничные условия, Объект— Распределенная сила, Действие— Создать.

Задайте следующие параметры:

Список сущностей: Поверхность;
ID: 103 107;
Сила: {14900/351.475};
Вектор направления: (0 1 0) (положительное направление оси y).

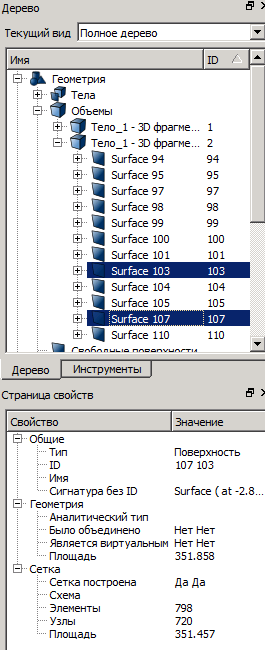

Выражение в скобках {} означает использование встроенного языка Aprepro. Для задания распределенной по поверхности силы в пакете CAE Fidesys необходимо значение силы разделить на площадь поверхности. Площадь поверхности можно узнать в Дереве слева. Для этого нужно выделить мышью две поверхности в Дереве. На странице Свойств появится их площадь 351.475.

Важно: при задании силы на ребро оболочки, сила распределяется по всей боковой поверхности с учетом толщины оболочки.
