Гравитация

Гравитация может быть задана как для всей модели (глобально), так и для отдельных геометрических (объем, поверхность, кривая, вершина) и конечноэлементных (узел, набор узлов) объектов.

Создание или изменение таких граничных условий осуществляется следующим образом:

На Панели команд выберите Режим - Граничные условия.
Выберите Объект - Гравитация.
С помощью элементов графического интерфейса пользователя задайте идентификатор (ID) или имя набора граничных условий, укажите объекты, на которые накладываются ограничения, определите степени свободы и величины ограничений.
Нажмите Применить.

Граничное условие "Гравитация" может быть приложено ко всем типам геометрических объектов. Единицы измерения м/с2.

Результат приложения к объекту гравитации - объемная сила, действующая на этот объект. В случае, если значение гравитации постоянно - результаты от времени не зависят. В этом и состоит отличие данного ГУ от ускорения, которое применяется для задач временного анализа и результатом действия которого являются перемещения, зависящие от момента времени.

Соответствующие команды, вводимые в окне командной строки, имеют вид:

[[create] gravity [name <name>] [<id>]

     [{global|{add|on} {curve|node|nodeset|surface|vertex|volume} {[[id] {[<id>] [<id range start> to <id range finish>]}...] [all]}}]

modify gravity {[[id] {[<id>] [<id range start> to <id range finish>]}...] [<name>] [all]} [{global|{add|remove} {curve|node|nodeset|surface|vertex|volume} {[[id] {[<id>] [<id range start> to <id range finish>]}...] [all]}}]

     [name <name>]

     [dof <num> {value <value>|formula <formula id>|table <table id>|remove}]

     [cs {<ID>|<name>}]

     [step {[[id] {[<id>] [<id range start> to <id range finish>]}...] [all]}]

Команда dof определяет направление вектора g. Значения 1, 2 и 3 соответствуют направлениям осей X, Y и Z соответственно системы координат, заданной посредством команды cs. Если система координат не задана, будет использованы направления осей глобальной системы координат.

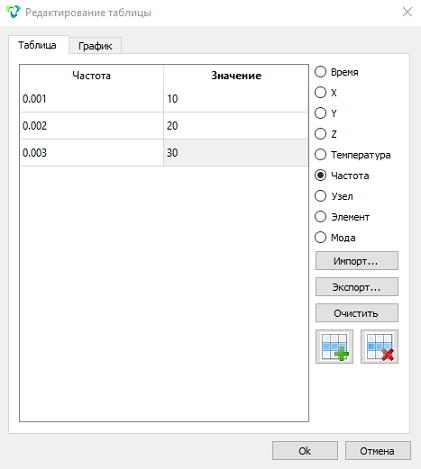

Для гравитации возможно приложить табличную зависимость в том числе и от частоты для построения акселерограммы. Для этого на панели команд при задании гравитации необходимо поставить галку в соответствующем поле Направление и, далее, кликнуть мышью на значок . Откроется окно Редактирование таблицы:

Пошаговый пример с использованием гравитации
