Зависимость от времени или координат

Зависимость от времени или координат может быть задана отдельно для каждого типа граничных условий с помощью табличных и формульных зависимостей.

Граничные условия должны быть заранее заданы (Режим — Граничные условия).

Для задания формульной зависимости на панели команд выберите модуль задания зависимости ГУ (Режим — Зависимость ГУ) и в появившейся форме:

выберите тип ГУ;
выберите отдельную компоненту или весь вектор для приложения зависимости от времени;
выберите тип зависимости (формулу можно ввести вручную, для зависимости от времени можно воспользоваться стандартными формулами);
задайте параметры зависимости.

Нажмите Применить.

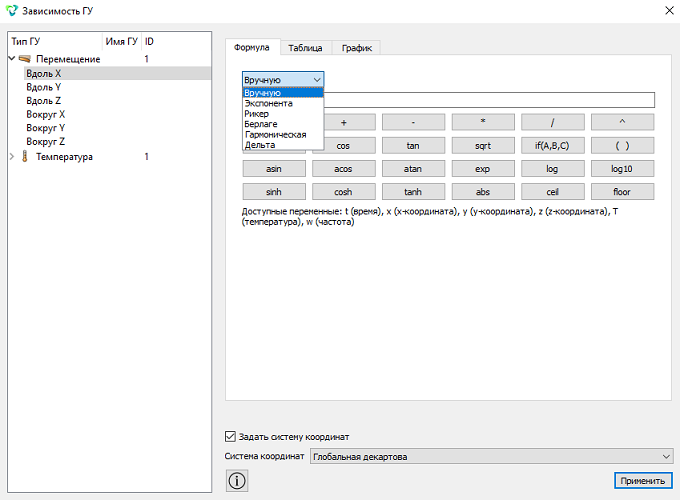

Для задания формульных зависимостей можно воспользоваться стандартными формулами, выберите необходимую формулу в выпадающем списке:

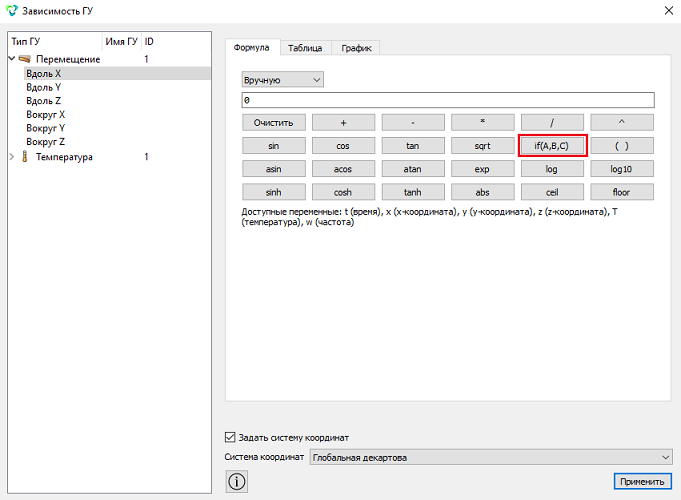

При задании условия if(A,B,C) необходимо учитывать, что A - уcловие, B - истина, C - ложь:

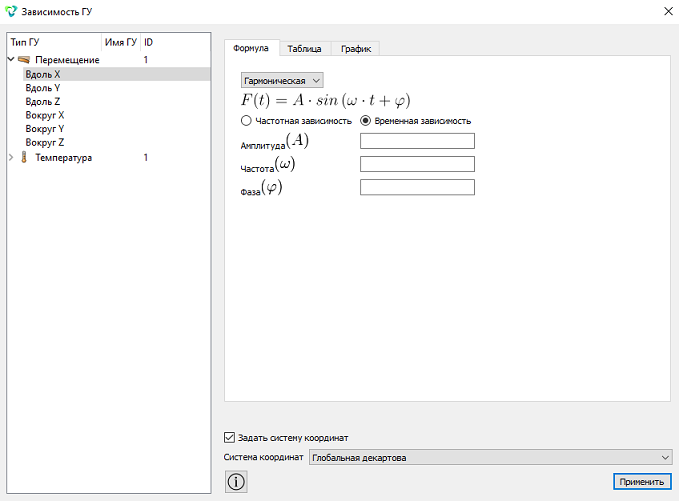

При выборе стандартных формул можно в удобном виде ввести необходимые коэффициенты, например, так выглядит задание гармонической функции:

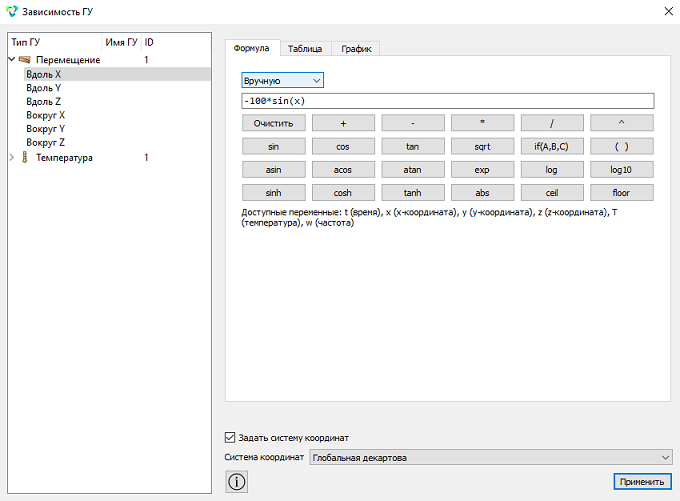

Также можно ввести любые необходимые зависимости от координат и/или времени в ручном режиме, например:

Для просмотра табличных данных или графика, построенных по заданной формуле, перейдите в соответствующие вкладки в окне Зависимость ГУ.

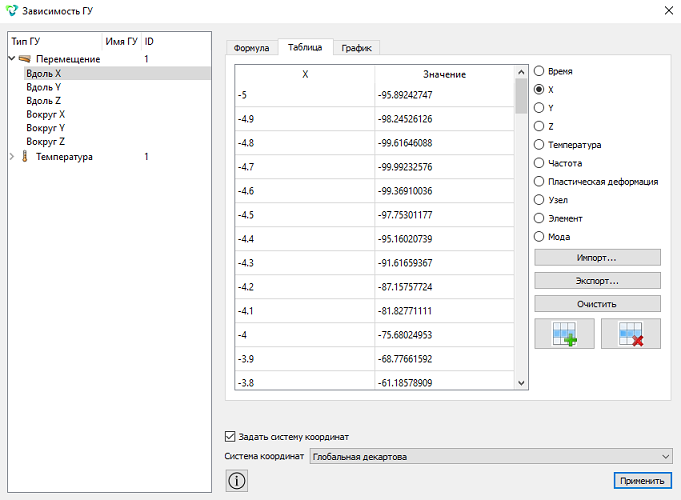

Просмотр табличных данных, соответствующих формуле -100*sin(x):

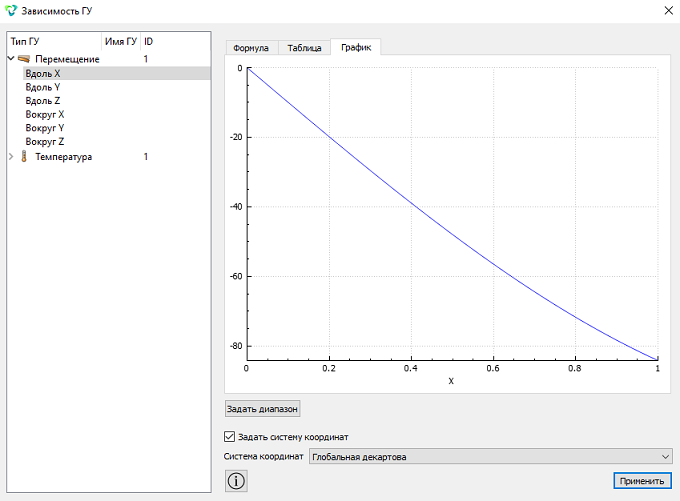

Просмотр графика, соответствующего формуле -100*sin(x):
