Болтовой преднатяг

Болтовой преднатяг - специфический вид нагрузки, который возникает при затяжке болтов и шпилек - в теле болта/шпильки возникают растягивающие напряжения. Средствами CAE смоделировать преднатяг возможно двумя способами:

прямое моделирование резьбового соединения с учетом контакта в витках и резьбы и поворота гайки/болта, что является неоправданно ресурсоемкой процедурой;

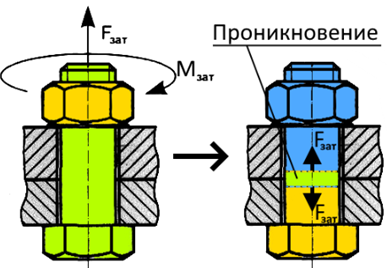

инженерный подход - когда растягивающие напряжения создаются путем разрезания болта пополам и прикладывания сил на поверхности отсечения, тем самым создавая взаимопроникновение половинок болта самого в себя. Для реализации данного типа нагружения в Fidesys используется такой тип контакта как "связанный по касательной", который допускает взаимопроникновение поверхностей контакта друг в друга, но не допускает их относительного поперечного смещения (благодаря чему сохраняется целостность тела болта), а также позволяет задать усилие преднатяга в Ньютонах через настройки контакта.

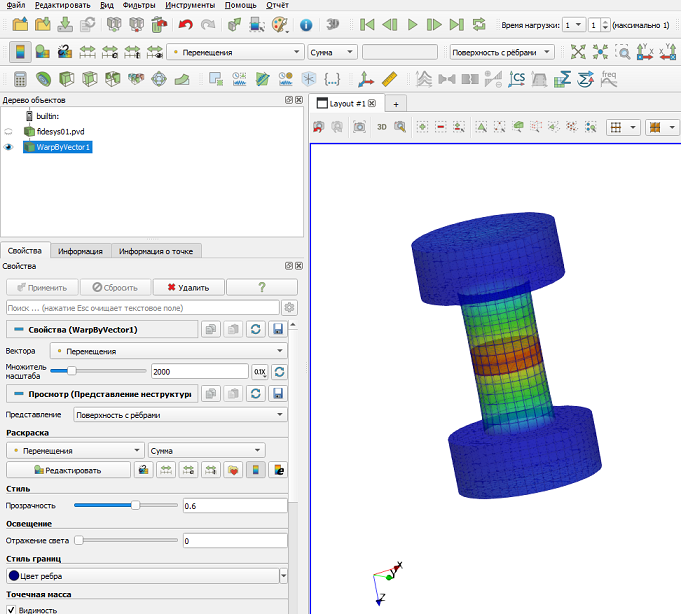

Результат, после выключения из отображения фланца через фильтр "Порог", будет выглядеть так:

Пошаговый пример: Болтовой преднатяг
