Зависимость от времени или координат может быть задана отдельно для каждого типа граничных условий с помощью табличных и формульных зависимостей.
Подробнее о формульном задании зависимостей: Зависимость от времени или координат.
Граничные условия должны быть заранее заданы (Режим — Граничные условия).
Для задания формульной зависимости на панели команд выберите модуль задания зависимости ГУ (Режим — Зависимость ГУ) и в появившейся форме:
выберите тип ГУ;
выберите отдельную компоненту или весь вектор для приложения зависимости от времени;
выберите тип зависимости (формулу можно ввести вручную, для зависимости от времени можно воспользоваться стандартными формулами);
задайте параметры зависимости.
Нажмите Применить.

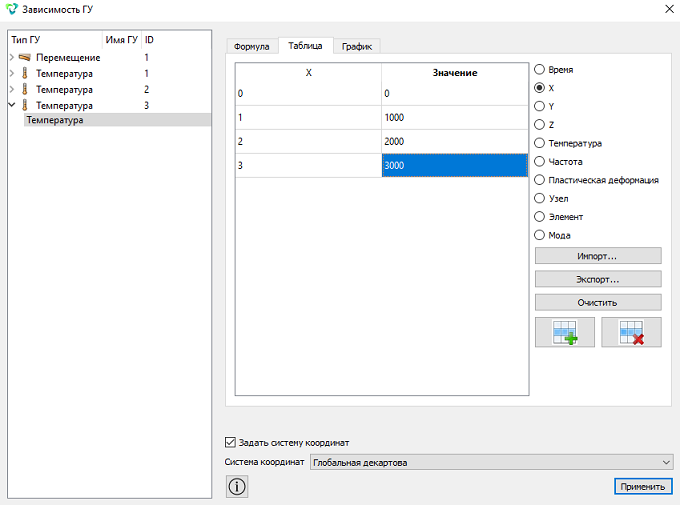

При использовании механизма задания зависимости через таблицы, возможно задать зависимости от таких величин как:
время;
координата X;
координата Y;
координата Z;
температура;
частота;
узел;
элемент;
мода.

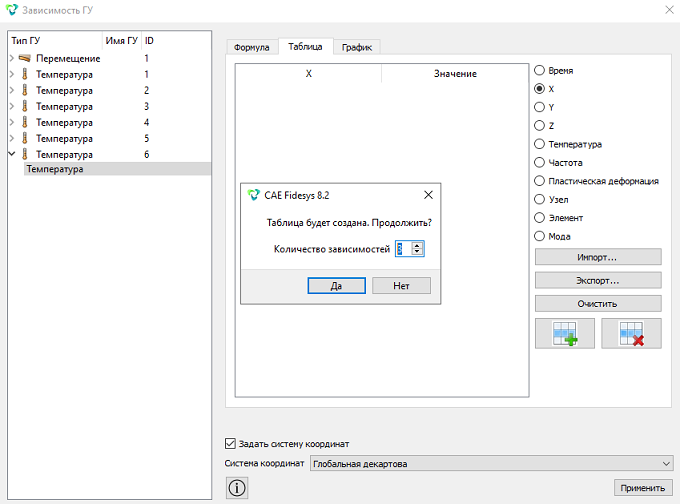

При создании таблицы необходимо указать количество зависимостей:

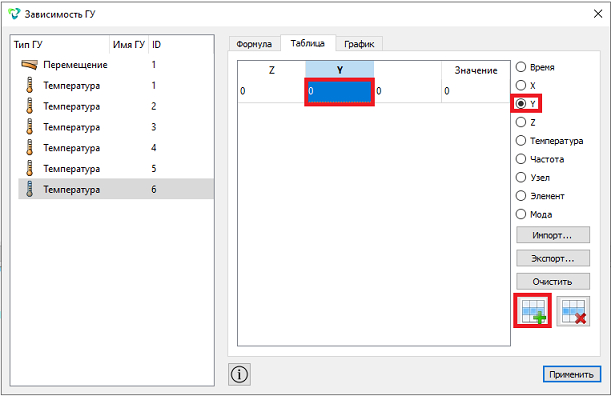

Для задания имени столбца необходимо добавить хотя бы одну строку, выбрать значение в столбце и выбрать имя необходимое значение в колонке справа.

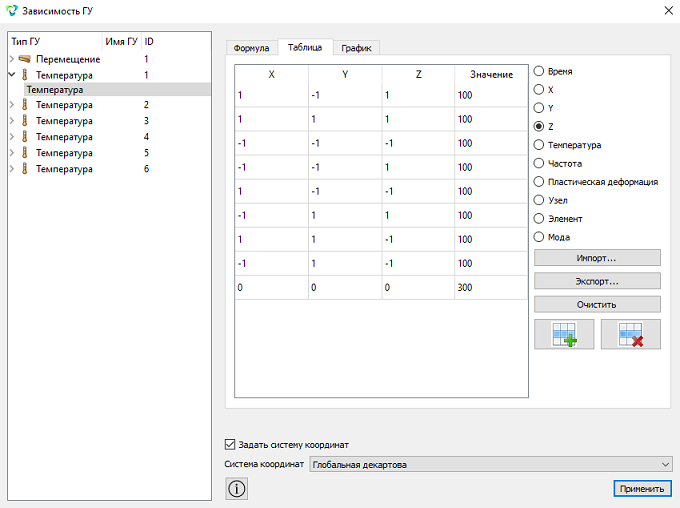

Таким образом можно задавать сложные зависимости от множества параметров, например:

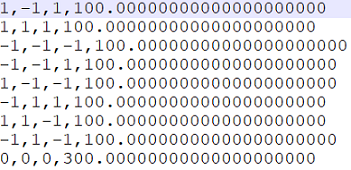

Также можно воспользоваться экспортом и импортом таблиц. Например, так выглядит экспорт таблицы из примера:
Важно: при импорте и экспорте файла не указываются имена столбцов! При дальнейшем использовании импортируемой таблицы необходимо указывать имя столбца через графический интерфейс или с помощью команды:
modify table [ID] dependency [{x | y | z | temperature | frequency | node | element | mode}] column [ID]

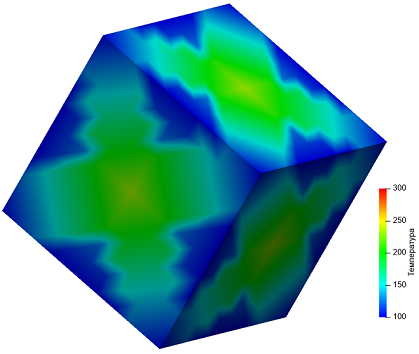

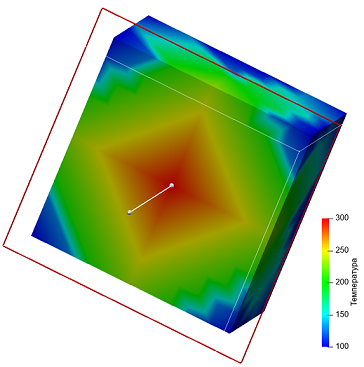

Задан куб из углеродистой стали размерами 2*2*2 м. К объему куба приложена нагрузка в виде табличной зависимости температуры от трех координат из примера выше. При статическом расчете получаем следующее распределение температур в общем виде и в сечении:
