Ограничение по направлению

Пользователь может задавать ограничение по направлению для моделирования симметрии. Для этого нужно выполнить следующее:

На Панели команд выбрать Режим - Граничные условия.
Выбрать Объект - Ограничение по направлению.
В зависимости от ситуации выбрать Действие - Создать или Действие - Изменить.
С помощью элементов графического интерфейса пользователя задать идентификатор (ID) сущности, для которой применяется граничное условие, указать тип (Перемещения, Скорость, Ускорение) и направление (Нормаль или Вектор).
Нажать Применить.

Пример приложения ограничения по направлению.

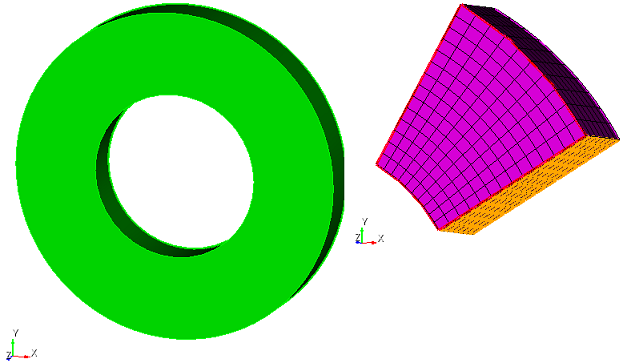

Задача Ламе, на внешнюю грань приложено давление 1 МПа. Рассматривается сектор в 30^o.

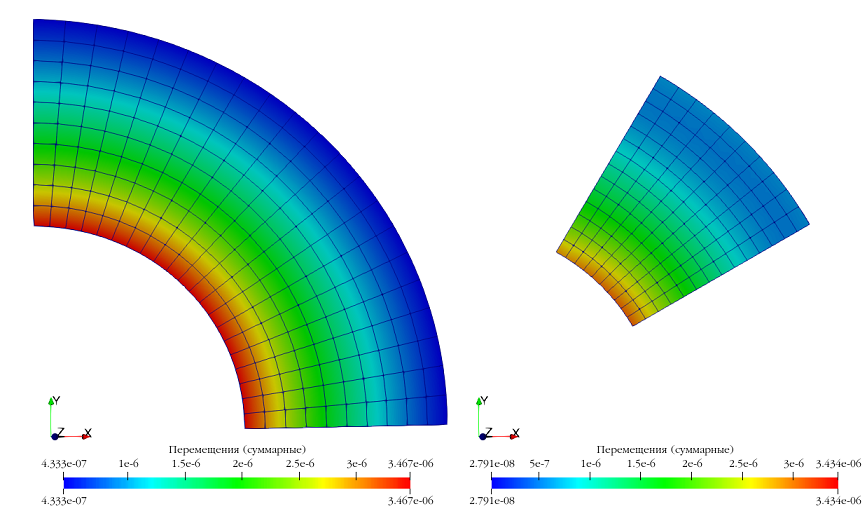

Сравнение перемещений для четверти исходной модели и сектора в в 30^o.

Пример рабочего скрипта для задания ограничения по направлению:

reset
create Cylinder height 0.5 radius 2
create Cylinder height 0.5 radius 1
subtract volume 2 from volume 1
webcut volume 1with plane yplane offset 0 rotate 30 about z center 0 0 0
webcut volume 3 with plane yplane offset 0 rotate 60 about z center 0 0 0
delete Volume 1
delete Volume 4
volume allsize auto factor 5
mesh volume all
create pressure on surface 26 magnitude 1e6
create pressure on surface 24 magnitude 0.5e6
create material 1
modify material 1 set property 'POISSON' value 0.3
modify material 1 set property 'MODULUS' value 200e9
set duplicate block elements off
block 1 volume all
block 1 material 'Material 1'
block 1 element solid order 2
create directionrestraint on surface 17 displacement value 0 normal
create directionrestraint on surface 22 displacement value 0 normal
create directionrestraint on surface 23 displacement value 0 normal
analysis type static elasticity dim3
