Основы графического интерфейса пользователя

В данном разделе представлены основные функции графического интерфейса пользователя Fidesys на примере создания геометрической модели в виде параллелепипеда со сквозным отверстием и построения на этой модели конечно-элементной сетки (см. Рис.1).

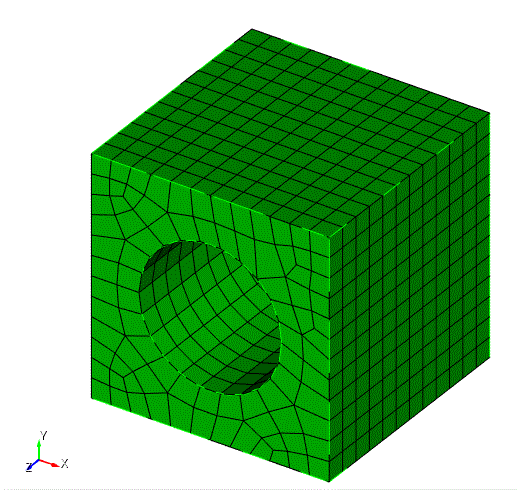

Brick with Cylindrical Hole

Рис. 1 - Сгенерированная сетка для параллелепипеда (куба) с цилиндрическим отверстием

Если ваша версия Fidesys не имеет GUI, то следуйте по шагам, указанным во втором столбце CL таблицы (или перейдите в раздел Руководства Пример использования командной строки), если же GUI есть, то по шагам первого столбца:

Таблица 1 Основные шаги

GUI	CL
Шаг 1	Шаг 1	Начало выполнения
Шаг 2	Шаг 2	Создание параллелепипеда
Шаг 3	Шаг 3	Создание цилиндра
Шаг 4	Шаг 4	Настройка графического отображения
Шаг 5	Шаг 5	Формирование отверстия
Шаг 6	Шаг 6	Установление размеров элементов сетки
Шаг 7	Шаг 7	Генерация поверхностной сетки
Шаг 8	Шаг 8	Генерация объемной сетки
Шаг 9	Шаг 9	Проверка качества сетки
Шаг 10	Шаг 10	Определение типа элементов и задание граничных условий
Шаг 11	Шаг 11	Экспорт сетки

Некоторые пояснения по представленному примеру:

Каждой инструкции соответствует номер шага. Следуя по этим шагам, вы выполните серию действий, соответствующих решению задачи.
Приводимые скриншоты и другие изображения показывают, что вы должны видеть на экране в процессе выполнения инструкций.
Все варианты командной строки имеют следующий общий вид:
