Основы графического интерфейса пользователя

Шаг 10: Определение типа элементов и задание граничных условий

Предположим, что нужно установить один и тот же тип элементов (в частности, один и тот материал) для всей сеточной модели и единственный вид граничных условий на всех поверхностях. Это осуществляется путем определения блока элементов и набора узлов соответственно; идентификационные (ID-) номера таких объектов назначаются пользователем, исходя из каких-то представлений, имеющих значение для анализа. Блок элементов и набор узлов определяются с помощью Панели команд. Для объединения однотипных элементов сгенерированной сетки в блок и присвоения ему ID проделайте следующее (действия иллюстрируются соответствующим видом Панели команд ниже, Рис. 20):

Выберите Режим - Блоки, Объект - Блок, Действие - Добавить сущность в блок.
Введите ID блока: 1.
В выпадающем списке выберите Объем.
Введите ID объекта 1 путем выбора его в графическом окне или непосредственно задайте значение 1 в окне ввода ID.
Нажмите Применить.

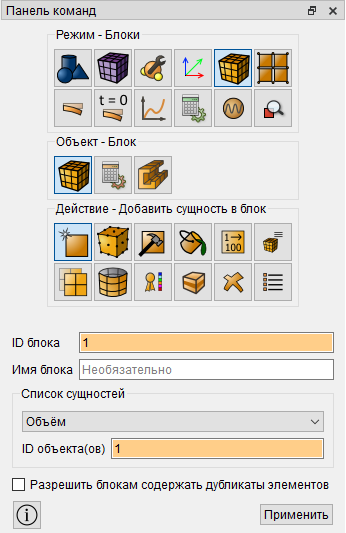

Рис.20 - Вид Панели инструментов

Для создания набора узлов (с одинаковыми граничными условиями) выполните следующие действия (они видны на Панели команд, Рис. 21):

Выберите Режим - Множества, Объект - Набор узлов, Действие - Управление.
Введите ID набора узлов: 1.
Среди радио-кнопок найдите кнопку Поверхность и "включите" ее.
Введите all в окно ID(s), чтобы указать все поверхности.
Нажмите Применить.

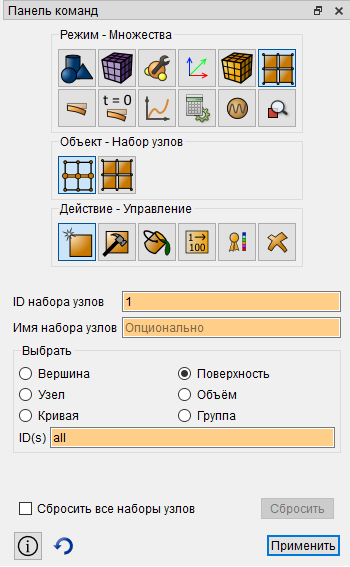

Рис.21 - Вид Панели инструментов
