CAE Fidesys 9.0 Руководство пользователя

Основы графического интерфейса пользователя

Шаг 4: Настройка графического отображения

Геометрическая модель изображается в графическом окне по умолчанию в режиме перспективы. Точка обзора находится на положительной полуоси z (+z). Этот вид можно изменить путем соответствующей настройки, чтобы проверить, например, ориентацию только что созданной геометрии.

С помощью мыши выполняются следующие действия (установки GUI по умолчанию):

• клик левой клавиши производит выбор объекта, на котором находится курсор мыши; удерживая левую клавишу, производят панорамный обзор;

• средняя клавиша служит для поворота (вращения);

• правая клавиша показывает контекстное меню для выбранного объекта или, если объект не выбран, обеспечивает приближение.

Функции клавиш мыши могут быть изменены - см. раздел Настройки программы.

Попробуйте с помощью мыши получить следующее изображение созданной геометрической модели (в режиме перспективы):

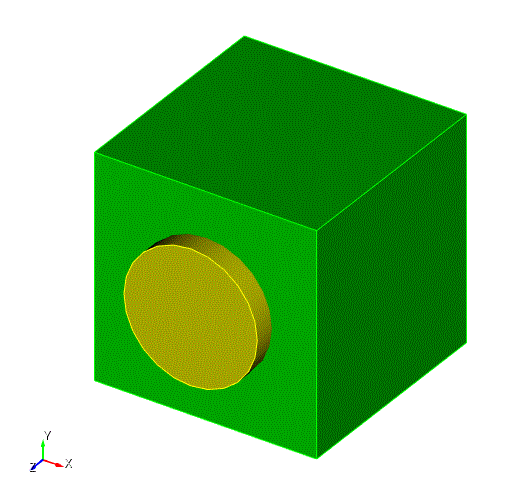

Рис. 8 - Результат выполнения шага 4
