CAE Fidesys 9.0 Руководство пользователя

Инструкция по использованию командной строки

Шаг 9: Проверка качества сетки

Для управления типом, качеством и скоростью визуализации в Fidesys используется команда графического режима (graphics mode) с различными параметрами, такими, как wireframe (проволочный каркас), hiddenline (удаление невидимых линий), transparent (прозрачный объект) и smoothshade (мягкие тени). Пример команды для отображения объекта в виде проволочного каркаса следующий:

FIDESYS> graphics mode wireframe

На Рис.12 показан вид  полученного на предыдущих шагах сеточного объекта в этом режиме:

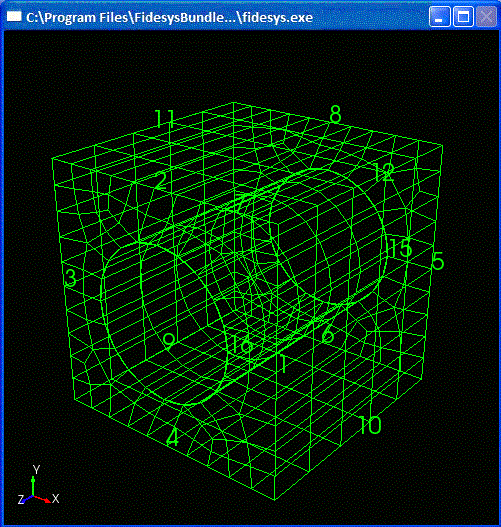

Рис. 12 - Изображение сетки в виде проволочного каркаса

Далее попробуйте ввести команду:

FIDESYS> graphics mode hiddenline

На экране отобразится объект с удалением невидимых линий, как это показано на Рис. 13:

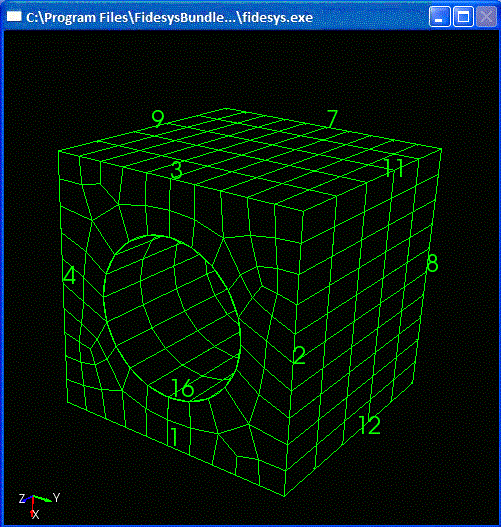

Рис. 13 - Изображение сетки с удалением невидимых линий

Затем введите:

FIDESYS> graphics mode transparent

Соответствующее прозрачное изображение дано на Рис. 14:

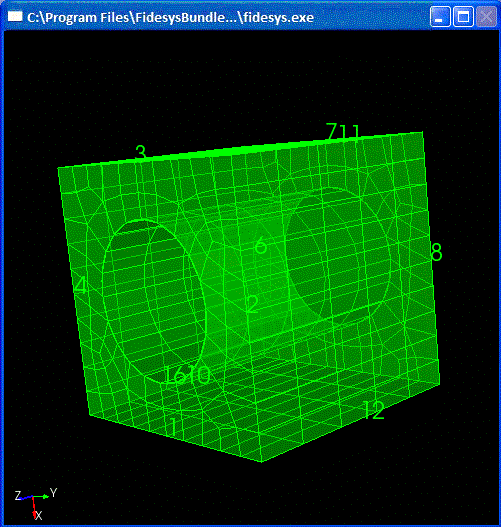

Рис. 14 - Прозрачное изображение сетки

Наконец, попробуйте:

FIDESYS> graphics mode smoothshade

Изображение объекта с мягкими тенями показано на Рис. 15. Для получения подробной информации об опциях визуализации см. раздел Режимы просмотра.

Рис. 15 - Изображение сетки с мягкими тенями

После построения сетки Fidesys автоматически вычисляет ряд метрик, характеризующих ее качество и предупреждает пользователя об определенных случаях плохого качества. Несмотря на это, имеет смысл проверять более широкий набор критериев качества. С целью такой проверки введите команду:

FIDESYS> quality volume 1

Выводимые результаты проверки представлены на Рис. 16. Для получения пояснений относительно метрик качества и приемлемых диапазонов их изменения см. раздел Оценка качества сетки. Для целей данной инструкции достаточно убедиться, что представленные метрики качества находятся в пределах допустимого диапазона.

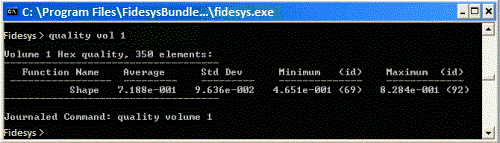

Рис. 16 - Результаты проверки качества гексагональной сетки, сгенерированной в объеме 1
