CAE Fidesys 9.0 Руководство пользователя |
По умолчанию, модель представляется в затенённом режиме просмотра. Отображение ребер и граней можно настраивать, изменяя режимы просмотра:
Graphics Mode {Wireframe | Hiddenline | Smoothshade | Transparent } [Geometry | Mesh]
В графическом интерфейсе для этого можно использовать следующие иконки:

Примеры и описания каждого из видов просмотров приведены в таблице 1.
Таблица 1. Режимы просмотра модели
| Вид модели | Режим просмотра |
![]() |
Каркас - Поверхности невидимые, отображаются только ребра. (Также можно ввести wireframe в командной строке, для активации этого режима). |
![]() |
Скрытые линии - Поверхности не отображаются, но они скрывают находящиеся за ними кривые, делая вид модели более реалистичным. (В командной строке используется команда hiddenline). |
![]() |
Затенённый режим - Поверхности отображаются с тенями на них. Затенённые цвета интерполируются по всей поверхности, с использованием графической модели освещения. В этом режиме модель выглядит наиболее реалистично. (В командной строке используется команда shaded). |
![]() |
Прозрачный режим - Поверхности отображаются с тенями, но они полупрозрачные, что позволяет видеть объекты находящиеся за ними Этот режим поддерживается не на всех платформах и требует хорошего аппаратного обеспечения. (В командной строке используется команда transparent). |
Скрытые за поверхностями линии могут отображаться в различных режимах (точками, пунктиром и т.д., более подробная информация находится в разделе различные графические опции).
Эта еще одна опция, схожая с режимом просмотра. Ее настройка производится с помощью команды:
Graphics Use Facets [On|Off]
Эта команда определяет как отображаются поверхности, если они покрыты сеткой. Если эта опция включена, то для отображения модели используются поверхности элементов сетки. Это бывает полезно когда поверхность пересекается с гранями сетки. На Рис.1 приведено сравнение видов отображения модели, при включенной и выключенной функции использования граней элементов.

Рис. 1 - Отображение цилиндра с включенной функцией использования граней элементов (справа), и выключенной (слева)
Составные поверхности это поверхности, соединенные вместе, с использованием виртуальной геометрии. По умолчанию, составные части их обозначены пунктирными линиями. Для выключения отображения составляющих частей этих поверхностей, используйте команду:
Graphics Composite {On|Off}

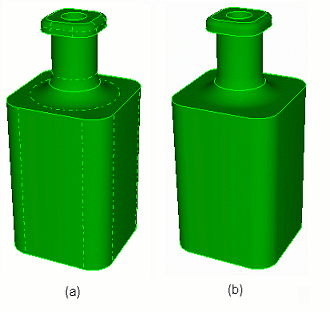

Рис. 2 - Отображение составных поверхностей a) функция выключена b) функция выключена
В графическом интерфейсе для изменения настроек отображения смешанных поверхностей используется клавиша:
