CAE Fidesys 9.0 Руководство пользователя

Инструкция по использованию командной строки

Обзор

В данной инструкции демонстрируется использование командной строки Fidesys на примере создания геометрической модели в виде параллелепипеда со сквозным отверстием и построения на этой модели конечно-элементной сетки. Основными шагами выполнения этой задачи являются:

• Создание геометрической модели (геометрии);
• Установление интервалов и схем разбиения;
• Построение на геометрии сетки;
• Определение типа элементов и граничных условий;
• Экспорт сетки.

Каждый из этих шагов подробно описывается в следующих подразделах. Рассматриваемый геометрический объект (параллелепипед с цилиндрическим отверстием, проходящим через центр) показан на Рис. 1. Там же представлены идентификационные номера (идентификаторы, ID) кривых и поверхностей, на которые делаются ссылки в командах командной строки, соответствующих каждому шагу. Полученная в результате разбиения сеточная модель показана на Рис. 2.

Рис. 1 Геометрическая модель параллелепипеда (куба) с цилиндрическим отверстием:
а - представлены ID кривых; б - представлены ID поверхностей

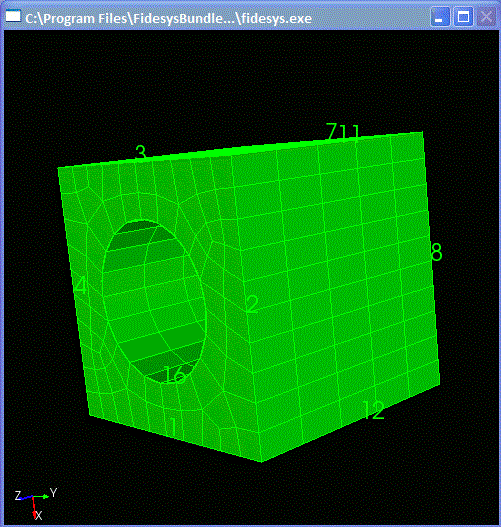

Рис. 2 Сгенерированная сетка для параллелепипеда (куба) с цилиндрическим отверстие
