Инструкция по использованию командной строки

Шаг 6: Установление размеров интервалов

Объемная геометрическая модель, созданная на шаге 5, будет разбиваться на элементы по схеме Протяжка, в соответствии с которой поверхностная сетка, созданная на одной стороне параллелепипеда (т.н. начальной поверхности), "протягивается" от этой стороны до противоположной (конечной поверхности). Перед генерацией любой сетки пользователь должен задать размер генерируемых элементов (интервал разбиения). В рассматриваемом примере будет установлен один размер элемента для основной части объема и меньший размер - для области вокруг отверстия. В направлении протяжки будет задано непосредственно количество интервалов.

Чтобы установить интервал для основной части объема, введите команду:

FIDESYS> volume 1 size 1.0

Поскольку параллелепипед имеет длину 10 вдоль каждой стороны, эта команда задает разбиение каждой прямой линии на 10 элементов.

С целью лучшего разбиения в области отверстия установим меньший размер интервала для кривой в плоскости xy, образующей контур отверстия. Чтобы определить ID этой кривой, нужно или выбрать ее с помощью мыши (см. раздел Выбор объектов с помощью мыши), или включить режим подписи объектов кривых и обновить изображение. Для отображения подписей и обновления изображения используйте команды:

FIDESYS> label curve on

FIDESYS> display

Размер подписей по умолчанию может быть иногда слишком малым для чтения. Чтобы изменить размер текстовых символов, можно воспользоваться командами:

FIDESYS> graphics text size 2

FIDESYS> display

Результат представлен на Рис. 8. После выполнения указанных действий для отображенной кривой можно установить размер элементов:

FIDESYS> curve 16 size 0.5

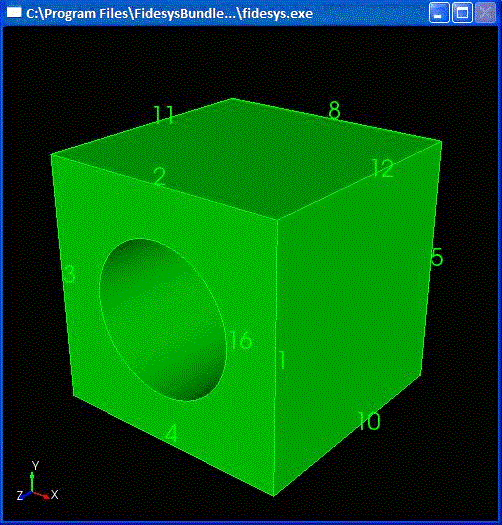

Geometry with Curve Labeling

Рис. 8 Геометрия с включенным режимом подписи кривых

Наконец, мы хотели бы сгенерировать в точности 5 слоев элементов в направлении протяжки. Это осуществляется путем задания количества интервалов на линии 11 (для любого типа линий используется термин "кривая"):

FIDESYS> curve 11 interval 5
