Подписи объектов

Большинство объектов может быть подписано текстом, который будет отображаться в центре объекта. Объекты с сеткой могут быть подписаны своими ID или их исходными ID. Исходный ID доступен для подписи только после экспорта сетки.

Геометрические объекты могут быть подписаны своими ID или при помощи другой дополнительной информацией.

Подписи для групп объектов могут быть включены или выключены.

Для этого используются следующие команды:

Label [On|Off|Name [Only|ID]|ID|Interval|Size|Merge|Firmness]

Label All [On|Off|Name [Only|ID]|ID|Interval|Size|Merge|Firmness]

Label Body [On|Off| Name [Only|ID] |ID|Interval|Size| Merge |Firmness]

Label Curve [On|Off|Name [Only|ID] |ID| Interval| Size| Merge| Firmness]

Label {Hex|Tet|Face|Tri|Edge} [On|Off]

Label Geometry [On|Off|Name [Only|ID] |ID| Interval| Size| Merge| Firmness]

Label Mesh [On|Off]

Label Node [On|Off|Genesis]

Label Surface [On|Off|Name [Only|ID] |ID| Interval| Scheme| Size| Merge| Firmness]

Label Vertex [On|Off|Name [Only|ID] |ID|Interval| Size| Merge| Firmness]

Label Volume [On|Off|Name [Only|ID] |ID |Interval| Size |Scheme |Merge |Firmness]

Значение каждой из видов подписей описывается ниже. Стоит отметить, что не все типы подписей применимы для каждого типа объекта.

On - Эквивалентно ID.

Название Name - Название объекта, если оно присвоено.

Только название Only name - Использовать название как подпись, если оно было присвоено. В другом случае не использовать подпись.

Название и ID - Использовать название как подпись, если оно было присвоено, или ID, если нет.

Интервал Interval - Количество интервалов на объекте.

Параметр интервала Firmness - Аналогично интервалам, но с последующим указанием их параметров (Смотрите главу генерация сеток, для более подробной информации о настройках интервалов.)

Слияние Merge - Являются ли объекты сращиваемыми. Это не всегда определяется точно, т.к. кривая может считаться несращиваемой, если одна из содержащих ее поверхностей несращиваема, а другая наоборот.

Размер Size - Размер сетки на объекте.

Замечание: Трехмерные объекты будут подписаны в центре. Поэтому при просмотре модели в режиме затенённости или скрытых линий подписи не будут показываться.

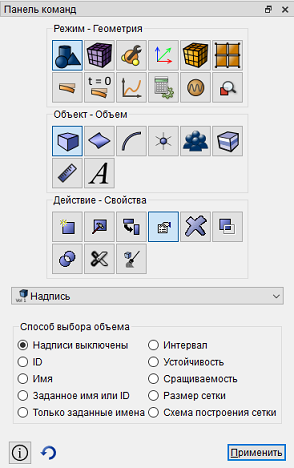

В графическом интерфейсе имеется панель для управления подписями. Вид этой панели приведен Рис. 1:

Рис. 1 - Вид Панели команд
