CAE Fidesys 9.0 Руководство пользователя

Инструкция по использованию командной строки

Шаг 7: Построение поверхностной сетки

После того, как все необходимые интервалы заданы, может быть проведено разбиение. Начнем с разбиения фронтальной поверхности (лежащей в плоскости xy), используя схему Неструктурированная сетка. Разбиение осуществляется с помощью двух команд: в первой команде для рассматриваемой поверхности (surface) сопоставим ключевому слову scheme (схема разбиения) параметр pave (реализовать схему Неструктурированная сетка), затем введем вторую команду: mesh (построить сетку). Так как идентификатор (ID) заполняемой поверхности - 11, первая команда имеет вид:

FIDESYS> surface 11 scheme pave

С заданной схемой разбиения строим на поверхности сетку посредством второй команды и отображаем ее:

FIDESYS> mesh surface 11

FIDESYS>display

Результаты представлены на Рис. 9:

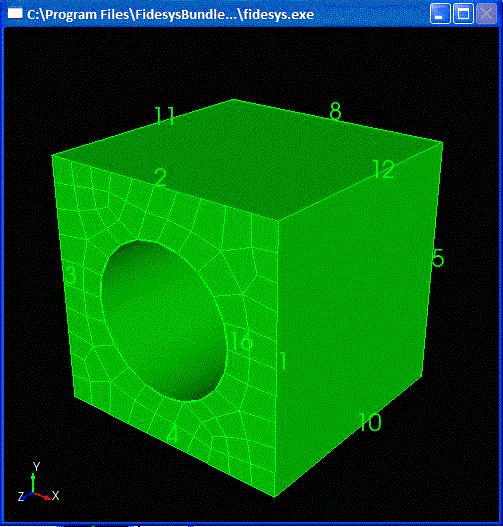

Рис. 9 Поверхность, разбитая на элементы с помощью схемы Неструктурированная сетка
