CAE Fidesys 9.0 Руководство пользователя

Инструкция по использованию командной строки

Шаг 5: Формирование отверстия

Теперь цилиндр можно вычесть из параллелепипеда, чтобы сформировать отверстие в последнем. Для этого введите следующую команду:

FIDESYS> subtract 2 from 1

При выполнении булевой операции subtract (вычесть) оба исходных объема удаляются и замещаются новым объемом (с идентификатором ID, равным 1), который является результатом этой операции. Он показан на Рис. 1 в виде параллелепипеда со сквозным отверстием.

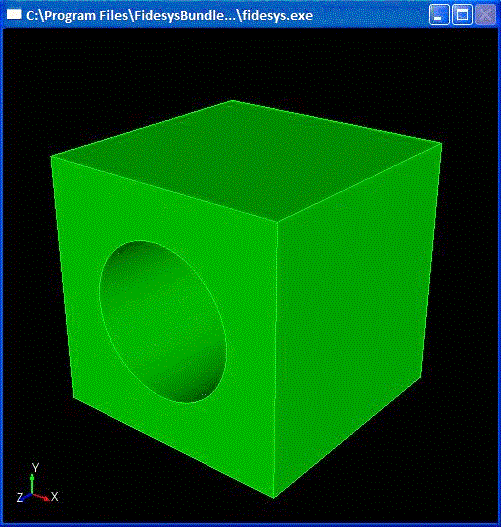

Рис.7 Параллелепипед после вычитания цилиндра

Теперь мы закончили создание геометрической модели и готовы к построению на ней сетки.
