Инструкция по использованию командной строки

Шаг 4: Настройка графического отображения

Геометрическая модель изображается в графическом окне по умолчанию в режиме перспективы; точка обзора находится на положительной полуоси z (+z). Этот вид можно изменить путем соответствующей настройки, чтобы проверить, например, ориентацию только что созданной геометрии. Настройка графического отображения осуществляется с использованием командной строки или интерактивно с помощью мыши.

Настройка с использованием командной строки

Ориентацию изображаемого объекта (точку обзора) можно изменить, например, используя команду from.

FIDESYS>from 20 15 25

FIDESYS>display

Настройка с помощью мыши

Чтобы интерактивно изменить ориентацию изображаемого объекта, активируйте графическое окно, переместив в него курсор или сделав клик на его верхней части (в зависимости от настроек вашей операционной системы).

Используйте левую клавишу мыши для поворота изображения объекта.
Используйте среднюю клавишу мыши для приближения или отдаления.
Используйте правую клавишу мыши для панорамного изображения.

Попробуйте с помощью мыши получить следующее изображение созданной геометрической модели:

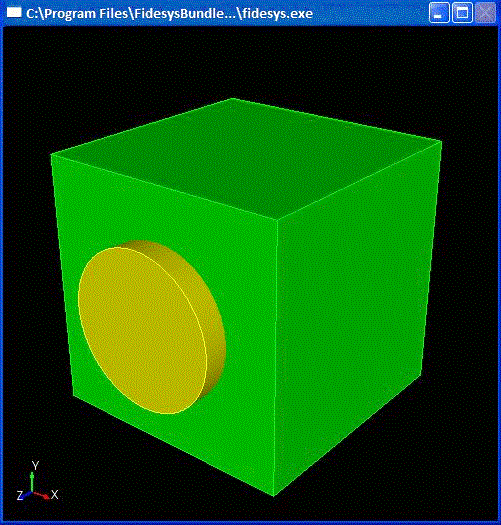

Рис.6 Изображение в режиме перспективы
