CAE Fidesys 9.0 Руководство пользователя

Основы графического интерфейса пользователя

Шаг 7: Генерация поверхностной сетки

После того, как все необходимые интервалы заданы, может быть проведено разбиение с использованием схемы (алгоритма) Неcтруктурированная сетка. Такое разбиение включает несколько действий:

• На Панели команд в режиме Сетка выберите Объект - Поверхностная, Действие - Построение сетки.

• В выпадающем списке Выберите схему построения сетки найдите Замощение, которая позволяет построить неструктурированную четырехугольную сетку:

Рис. 14 - Вид панели команд

Поместите курсор в поле окна ввода Выбрать поверхности. Выберите фронтальную поверхность объекта путем клика в любой ее точке. Выбранная поверхность приобретает оранжевый цвет, как показано на Рис. 15. В окне ввода отобразится ID поверхности: 11.

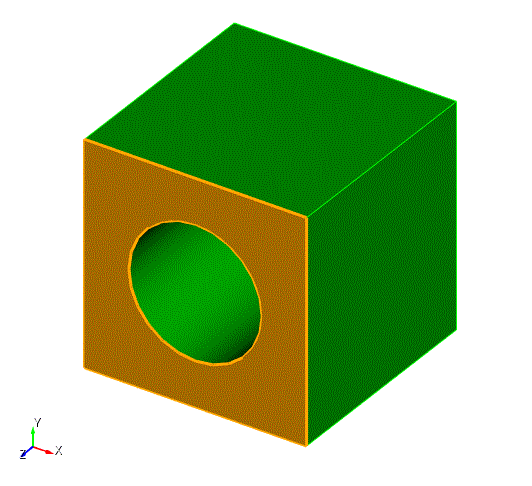

Рис. 15 - Визуализация выбора поверхности

• Нажмите Применить схему.

• Затем нажмите Построить сетку.

На поверхности 11 генерируется сетка с помощью алгоритма Неструктурированная сетка. Результат представлен ниже:

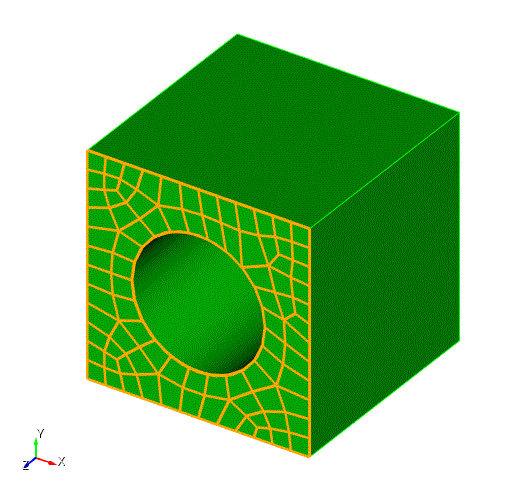

Рис. 16 - Результат выполнения шага 7
