Основы графического интерфейса пользователя

Шаг 8: Генерация объемной сетки

Теперь можно создать объемную сетку. Опять в качестве первого шага следует задать схему разбиения, а вторым шагом дать команду построить сетку. В определенных случаях Fidesys может установить схему разбиения автоматически. Для объемов, пригодных для разбиения по схеме Протяжка, алгоритм автоматического выбора схемы сам идентифицирует начальную и конечную поверхности протяжки.

Для автоматического определения в нашем примере схемы разбиения, а также начальной и конечной поверхностей сделайте следующее:

• На Панели команд в режиме Сетка выберите Объект - Объемная и Действие - Построение сетки:

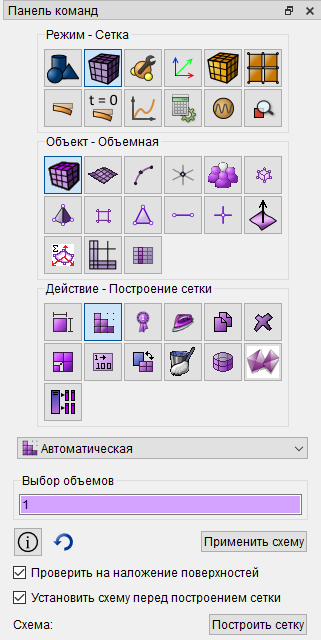

Рис.15 - Вид панели команд

• Поместите курсор в поле окна ввода Выбор объемов, затем выберите объем в графическом окне. В окне ввода отобразится ID: 1. В выпадающем списке Выберите схему построения сетки найдите Автоматическая.

• Нажмите Применить схему. Затем нажмите Построить сетку.

Окончательный вид объекта, разбитого на элементы, появляется в графическом окне, как представлено на Рис.16  (изображение с мягкими теням):

Рис.16 - Результат выполнения шага 8
