Страница свойств

Страница свойств представляет собой окно, расположенное внутри окна программы Fidesys, как это показано на Рис. 1, в котором отображаются свойства выбранного объекта (выделенного цветом в графическом окне).

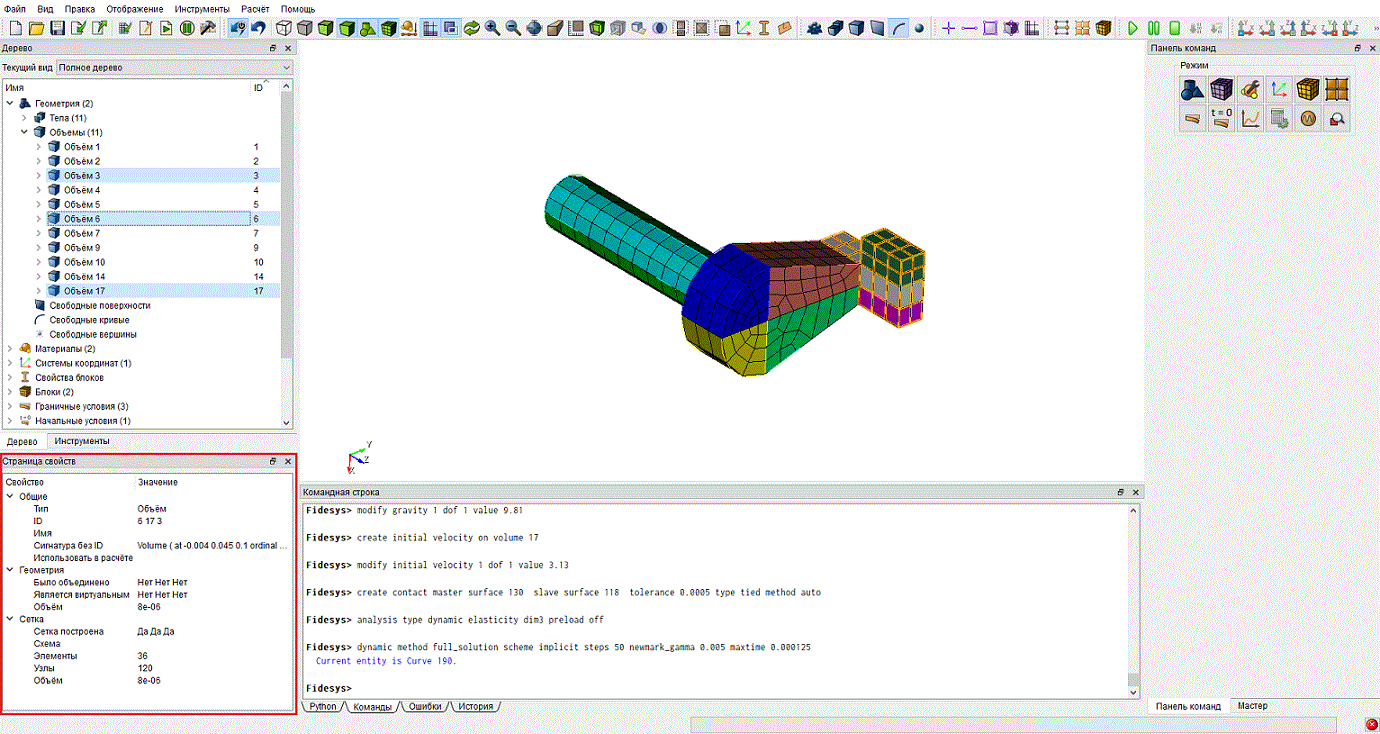

Рис. 1 - Расположение страницы свойств в окне программы Fidesys

Некоторые из свойств, такие как идентификатор объекта (ID), его тип или сведения о ядре (формате) геометрического моделирования (см. Рис. 2), приводятся на странице свойств только как справочные.

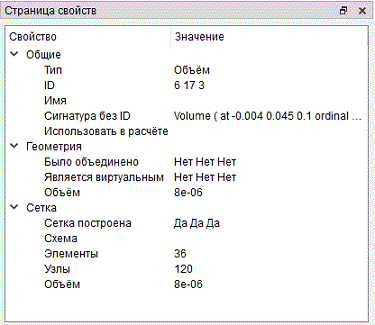

Рис. 2 - Страница свойств

Другие свойства: имя объекта, его цвет, схема и интервалы разбиения на элементы и т.п. могут подвергаться на этой странице редактированию в результате клика левой клавишей мыши на поле Значение и ввода соответствующей информации. Выбор объекта в дереве объектов на Панели мастер-инструментов также позволяет отобразить его атрибуты на странице свойств.

Изменение свойств объекта

Страница свойств, как уже упомянуто выше, обеспечивает возможность изменения определенных атрибутов объектов. Если выбрано несколько объектов, на ней отображаются аналогичные атрибуты всех этих объектов. При редактировании таких атрибутов они изменяются во всех выбранных объектах. Выводятся суммарные значения объема, площади поверхности и длины всех выбранных объектов.

Ниже приведены свойства, сгруппированные по их типам.

Общие свойства

ID - идентификатор объекта;
Тип - тип геометрического объекта (Volume, Surface, Curve, Vertex);
Имя - название объекта (альтернатива ID); может быть изменено на странице свойств;
Сигнатура без ID - вычисляемое свойство;
Цвет - цвет объекта; при клике левой клавишей мыши на поле Значение становится возможным непосредственный ввод названия цвета или выбор доступных цветов с помощью дополнительной диалоговой панели.

Геометрические свойства

Слияние - значение функции is_merged; характеризует, был ли объект подвергнут слиянию.
Виртуальность - значение функции is_virtual; характеризует принадлежность к объектам виртуальной геометрии.
Положение - координаты выбранной вершины.
Ядро - геометрическое ядро и соответственно формат геометрического моделирования: ACIS или фасеточная геометрия (на основе сетки).
Аналитический тип - тип выбранной кривой, например, Straight curve (прямая линия).
Площадь поверхности - вычисляемая площадь выбранной поверхности.
Объем тела - вычисляемый объем выбранного тела.

Свойства сетки

Сетка построена - значение функции is_meshed; характеризует выполнение для объекта генерации сетки.
Количество элементов - часть общей информации о модели, касающаяся таких сеточных объектов, как элементы; она может быть получена и с помощью команды list totals.
Количество узлов - часть общей информации о модели, касающаяся таких сеточных объектов, как узлы; она может быть получена и с помощью команды list totals.
Требуемые интервалы - число заданных интервалов разбиения объекта на элементы.
Требуемый размер - заданный размер интервалов.
Актуальное число интервалов - число интервалов, полученное при генерации сетки на выбранной кривой.
Актуальный размер - размер интервалов, полученный при генерации сетки на выбранной кривой.
Число узлов - число узлов, полученное при генерации сетки на выбранной кривой.
Длина кривой - суммарная длина элементов, аппроксимирующих выбранную кривую.
Объем построенной сетки - суммарный объем элементов сетки; он может незначительно отличаться от объема объекта из-за аппроксимации криволинейных поверхностей.
Площадь сетки - площадь сетки на выбранной поверхности; она может незначительно отличаться от площади поверхности из-за аппроксимации криволинейных кромок.
Схема построения - реализованная для выбранного объекта схема построения сетки.
Схема сглаживания - реализованная для выбранного объекта схема сглаживания сетки; она может быть изменена путем клика левой клавишей мыши на поле Значение и выбора доступных схем из выпадающего списка.

Атрибуты граничных условий

ID - идентификатор выбранного набора граничных условий; он задается пользователем и экспортируется в составе модели.
Сигнатура без ID - вычисляемый атрибут.
Имя - присвоенное пользователем или заданное по умолчанию имя набора узлов или сторон, которое включается в метаданные; оно может быть изменено на странице свойств.
Описание - свойство, дополнительное к атрибуту Имя, которое обрабатывается похожим способом.
Цвет - присвоенный пользователем или заданный по умолчанию цвет набора узлов или сторон; он может быть изменен на странице свойств на любой из доступных цветов.
Тип элементов - тип элементов в составе набора узлов или сторон.
Количество элементов - соответствующая часть информации о выбранном специальном объекте (наборе сторон), представляющем граничные условия.
Количество узлов - соответствующая часть информации о выбранном специальном объекте (наборе узлов), представляющем граничные условия.

Похожим образом на странице свойств могут отображаться и в определенной части редактироваться такие данные, как свойства блоков элементов, в том числе, назначенные блокам атрибуты, материалы и их свойства, атрибуты метаданных и пр.
