Панель мастер-инструментов

Панель мастер-инструментов (ее расположение в окне программы Fidesys показано на Рис. 1) обеспечивает доступ к эффективным, полностью или частично автоматизированным средствам построения конечно-элементных сеток.

Рис. 1 - Расположение Панели мастер-инструментов в окне программы Fidesys

Самым мощным из мастер-инструментов является Многофункциональная среда для построения сеток (ITEM), запускаемая с этой панели (см. Рис. 2). Среда ITEM, организованная как мастер-программа, проводит пользователя через весь процесс генерации сетки с помощью ряда диалоговых, в том числе, диагностических панелей.

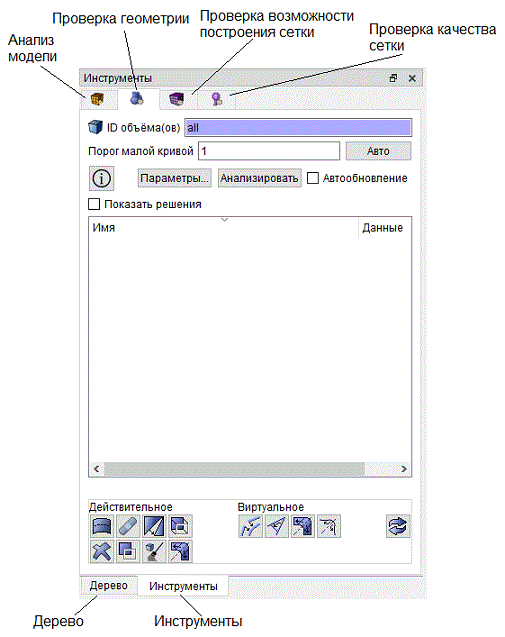

Рис. 2 - Панель мастер-инструментов

Пиктограмма Дерево служит для визуализации иерархической структуры модели, прежде всего, дерева геометрических объектов. При этом возможна и обработка структуры в виде создания в ней новых граничных условий, групп и других объектов, изменения их видимости, переименования и прочих действий. Пиктограмма, соответствующая проверке и исправлению геометрии, реализует анализ геометрической модели, диагностирование в ней ошибок (особенностей) и возможность удаления малых особенностей геометрии (ко всем перечисленным функциям можно обращаться и в среде ITEM). С помощью пиктограмм Проверка возможности построения сеток и Проверка качества сетки выполняются различные действия, связанные с построением и верификацией сетки.

Для ознакомления с упомянутыми выше средствами (кроме ITEM) рекомендуется Учебник по мастер-инструментам GUI.

Использование ITEM описано подробно в Учебнике по ITEM.
