Проверка возможности построения сеток

Эта функция в составе мастер-инструментов. Конструктор сеток позволяет выбирать между использованием автоматической схемы построения или выбранной в ручном режиме. Эта функция создана для упрощения работы пользователя, она позволяет наглядно демонстрировать процесс разбиения объекта и необходимость дальнейшего разбиения отдельных частей.

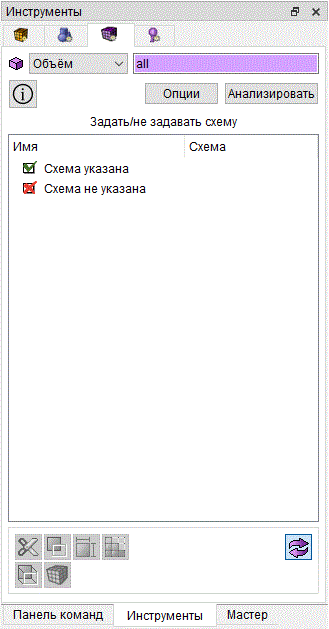

Рис. 1 - Конструктор сеток

Объекты - Программа работает с объемами и поверхностями.

Опции - Открывает Инструменты → Настройки окно для изменения настроек визуализации.

Анализировать - Выполняет построение сеток по автоматической схеме для всех выбранных объектов.

Дерево результатов - Результат работы функции выводится в виде дерева. Существуют два основных раздела Схема указана и Схема не указана. Геометрия задачи показывается по этим заголовкам. Если была применена автоматическая схема, то она будет отображена.

Цветовые коды тел - объекты отображаются двумя цветами. Голубой означает что объект покрыт сеткой с автоматической схемой. Красный означает что схема должна быть указана отдельно. Выключение этой функции вернет отображение к прежним цветам.

Кнопки действия - В этом окне доступно несколько функций построения сетки. В зависимости от типа выбранного объекта, эти опции также доступны из меню правого клика.

Меню при правом клике

Прорисовка - Отображение выбранного объекта.
Приблизить - Приближение выбранного объекта.
Найти - Отображение выбранного объектов.
Вращать вокруг - Выполнение команды Rotate about позволяет поворачивать объект относительно заданной оси.
Включить(выключить) видимость - Включение видимости объектов.
Сбросить графику- Сброс графического дисплея.
Задать размер - Указание размеров интервалов выбранного геометрического объекта.
Задать схему - Указание схемы для выбранного объекта.
Указать вершины - Доступна когда выбрана поверхность. Указание вершин на поверхности.
Наложить/объединить - Слияние/разделение объектов.
Вырезать - Открывает панель разреза Геометрии/Объема на контрольной панели. Если объем выбран в окне инструмента построения сетки, входные данные могут быть отображены на панели разрез.
Цвет поверхности - Позволяет указывать цвета объектов в зависимости от выбранной схемы.
Восстановить цвета - Восстановление цвета указанного типа.
Сетка - Построение сетки на выбранном объекте.
Удалить сетку - удаление сетки на выбранном объекте.
Разъединить - разделение выбранных объектов.
Просмотр потомков - Открывает список потомков и схемы их сеток.
Просмотр предков - Открывает список родителей и схемы их сеток.
Просмотр соседей - Открывает список соседей и схемы их сеток.
