Учебник по мастер-инструментам GUI

Обзор

В данном учебнике описывается применение мастер-инструментов, имеющихся в составе графического интерфейса пользователя (GUI) программы Fidesys и служащих для подготовки геометрической модели к генерации конечно-элементной сетки (включая исправления и выполнение разрезов), а также построение сетки. Демонстрируются следующие возможности:

Импорт геометрии.
Анализ геометрии.
Исправление геометрии.
Выполнение разрезов в модели.
Проецирование и слияние.
Подготовка к разбиению на элементы.
Построение сетки.

Каждая из этих возможностей и шаги по их реализации подробно описываются в соответствующих разделах. Для работы с учебником вам необходимы базовые знания возможностей GUI Fidesys, включая выбор объектов, операции в графическом окне, работа с диалоговыми панелями и Панелью инструментов. Если таких знаний еще нет, мы рекомендуем обратиться к начальным разделам Руководства пользователя. Ниже представлена геометрическая модель, которая будет использоваться в этом учебнике.

Примечание: Ряд рассматриваемых далее шагов включает операции с объектами, при которых используются их идентификационные номера (идентификаторы) ID. В результате периодически проводимой модификации ядра твердотельного моделирования Fidesys встроенные правила присвоения объектам идентификаторов могут изменяться. Поэтому вам не следует безоговорочно полагаться на идентификаторы, указанные в учебных примерах. Пожалуйста, обращайте внимание на данные, отображаемые на вашем экране, чтобы точно определить, на какой объект или ID дается ссылка. Модель, рассматриваемая в примере, представлена на Рис.1.

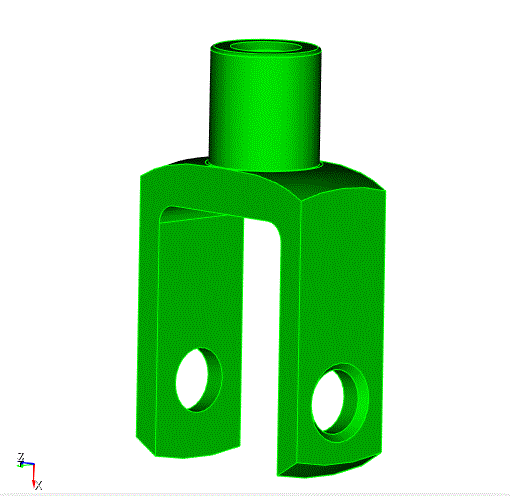

Рис. 1 - Геометрическая модель, используемая в примере.
