Учебник по мастер-инструментам GUI

Шаг 1: Импорт геометрии

Начнем с открытия новой сессии Fidesys. Для выполнения учебных операций вам надо загрузить файл в формате ACIS, который содержит данные геометрической модели.

Найдите файл knuckle.sat в папке ...\Этот компьютер\Документы.

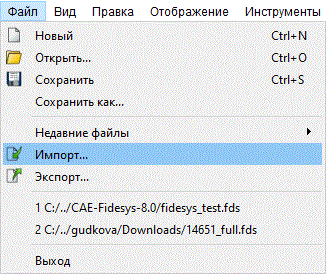

В меню Файл программы Fidesys выберите опцию Импорт..., как это показано ниже:

Рис. 2 - Файл-Импорт.

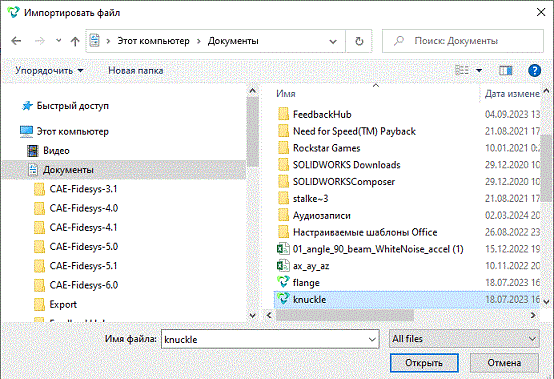

Появится диалоговое окно Импортировать файл. Найдите файл в указанной выше папке, сделайте клик на его имени и нажмите Открыть:

Рис. 3 - Окно выбора файла для импорта.

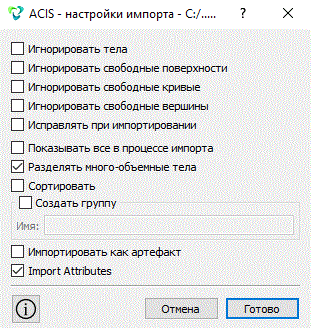

На появившейся диалоговой панели оставьте все настройки по умолчанию и нажмите Готово:

Рис. 4 - Диалоговая панель импорта.

В графическом окне отобразится импортированный объект:

Рис.5 - Импортированный объект.

С помощью мыши этот объект можно поворачивать, чтобы увидеть особенности его геометрии (см. Управление видом объекта с помощью мыши):

Рис. 6 - Геометрическая модель в изометрии.
