Определение размеров малых объектов

Это наименьший размер объектов в объеме, которые пользователь хочет оставить в конечной сетке. Все детали меньшего размера должны быть убраны из модели перед процессом построения сетки. Малые объекты могут возникать по различным причинам. Иногда в модели содержатся детали не являющиеся необходимыми пользователю. В других случаях малые объекты могут возникать при импорте файлов, для устранения проблем несоответствия. также они могут возникать в результате разбиения геометрии. В лучшем случае должно существовать минимальное значение размера особенностей которое пользователь желает сохранить, а все особенности меньшего размера будут удалены. Размер малых объектов используется в других диагностирующих функциях, поэтому выбор подходящего размера малости является важным этапом в процессе построения сетки.

После нажатия клавиши Поиск малых объектов, Fidesys выведет список из 10 пар вершина-вершина или вершина-кривая, ближайших по значению. Они будут отображаться от наименьших к наибольшим. Для вывода большего количества пар, необходимо изменить настройки поиска. Для отображения каждой пары, пользователь должен сделать правый клик на ней и выбрать в контекстном меню пункт Нарисовать вместе с объемом. После определения наименьшего размера особенностей пользователь может ввести полученное значении в специальное поле внизу панели, после чего оно будет использовано в дальнейших вычислений. Пользователь также может сделать правый клик на выбранной паре и выбрать пункт Использовать как наименьшее значение в контекстном меню .

Почему в список не включены малые разрывы между объемами?

Проверка на малые объекты находит только пары вершина-вершина или вершина-кривая в одном объеме. Малые разрывы и несоответствия не включены в этот список. Назначением панели для диагностики малых объектов является выявление особенностей, которые необходимо удалить до построения сетки. Особенность, это объект, такой как малая кривая или поверхность, который находится в некотором объеме, различимый при построении сетки. Разрыв или несоответствие это два объекта, которые должны соприкасаться или совпадать, но этого не происходит из-за проблем при трансляции. Разрывы и несоответствия могут не мешать процессу построения сетки, но они мешают процессу отпечатывания и слияния.

Панели допустимой точности слияния/отпечатывания, и перекрывающихся объемов содержат тесты на проверку несоответствий. Целью этих проверок является исправление несоответствий для проведения операций слияния и отпечатывания.

Замечание: Размер малых объектов используется как метрика для допустимости слияния, но является только ее начальной оценкой. Размер малых объектов и допустимость слияния являются различными метриками, их не стоит смешивать.

На Рис. 1, тест на малые объекты находит особенности размера 0.0707, 0.1500 и 0.2500. Пользователь может решить, что наименьший размер особенности, который он хочет сохранить, это 0.2500. При установке размера минимальных особенностей равным 0.2500, все объекты меньшего размера, будут помечены в разделе малых объектов, как малые кривые или поверхности. Они могут быть удалены путем стягивания, или с использованием других команд по упрощению геометрии. Если пользователь выберет размер малых особенностей равным 0.0707, то в списке малых объектов не будет помечено ничего.

В дополнение к помеченным особенностям, эта модель содержит две вершины между которыми есть несоответствие из-за проблем с трансляцией. Эти несовпадающие вершины не буду отображены в списке малых объектов, так как они находятся в разных объемах. Для поиска таких несовпадений, стоит использовать проверки на определение допустимости слияния.

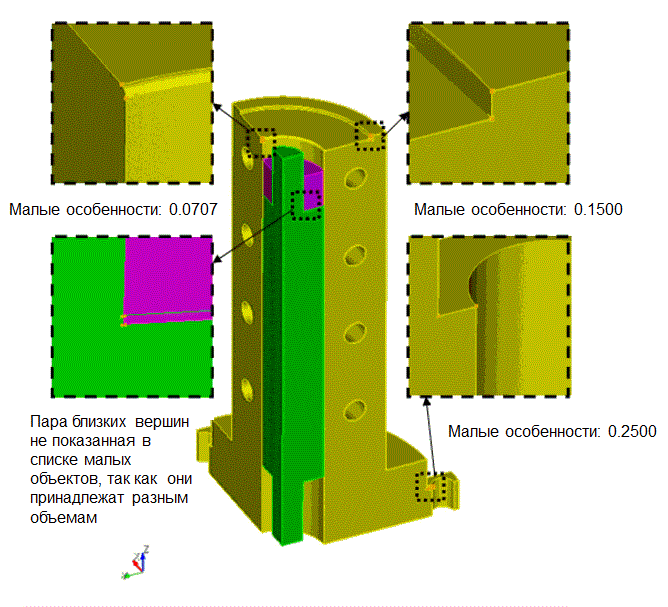

Рис. 1 - Малые объекты и перекрытия в модели.
