Определение допустимой точности слияния

Определение точности слияния для модели, может быть очень важным для создания конформной сетки на ней. Точность сетки это величина, определяющая, на каком могут находиться объекты, чтобы их можно было считать за один. Многие объекты не смогут быть покрыты сеткой, из-за различия в точности или проблем соответствия, которые могут быть слишком сложными, требующими много времени или вообще нерешаемыми. При указании точности, большей, чем эти расхождения, пользователь может решить проблемы с несоответствием в геометрии. Но указание слишком большой точности может привести к потере объектов, которые пользователь хотел сохранить, и возможному искажению модели. Идеальная точность должна быть меньше наименьшего из объектов, но больше наибольшего размера несоответствий, которые не могут быть исправлены. Так как, обычно, это непросто определить, ITEM содержит утилиту для диагностики несоответствий, которые могут вызвать проблемы с сеткой. Она предоставляет возможные варианты решений или возможность изменения точности.

Открытие панели допустимой точности слияний

Для открытия данной утилиты из ITEM, выберите Подготовить геометрию→Соединить объемы→Отпечатать и срастить. Нажмите на клавишу с тремя точками, после поля ввода допустимостей сетки.

Данная панель приведена на Рис.1.

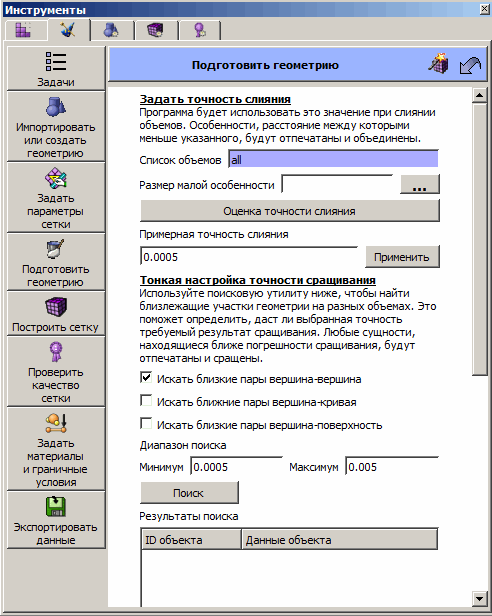

Рис. 1 - Панель диагностики точности слияния

Оценка точности слияния по наименьшему размеру объектов

Так как точность слияния должна быть меньше наименьшего объекта, то лучше начинать с определения наименьшего объекта и использовать это значение для оценки точности. Для нахождения наименьшего объекта,кликните на кнопку с тремя точками, после поля ввода для малых объектов.

Примечание: Проверка малых объектов не найдет несоответствия между объемами - она только приведет список пар вершина-вершина или вершина-кривая в одном объема. Размер малых объектов используется для оценки допустимости слияния.

После определения размера наименьшего объекта , кликните на кнопке Оценка точности слияния для грубого определения значения. Важно отметить, что это только оценочное значение. После этого оно может быть откорректировано в утилите для тонкой настройки точности сращивания.

Тонкая настройка точности сращивания

В области тонкой настройки, пользователь может искать пары вершина-вершина, вершина-кривая, вершина-поверхность в указанном интервале значений. В этом случае происходит проверка между различными объемами. Это позволяет пользователю определить подходит ли указанная допустимость для различных слияний которые он планирует. Пользователь может указывать тип пар для поиска и интервал значений. Результаты будут выведены и пользователь может выбрать любой из них, при выборе пункта Нарисовать с объемами в контекстном меню будут нарисованные выбранные пары. Для пар вершина-вершина существуют различные решения представляемые пользователю для решения проблем.

Установка точности слияния

Клавиша Применить служит для установки оценки точности слияния в качестве используемого параметра, аналогично команде Merge Tolerance <val>.
