Команда для оценки качества сетки

Для оценки качества сетки применима команда:

quality {geom_and_mesh_list} [metric name] [quality options] [filter options]

В перечне geom_and_mesh_list содержатся поверхности, объемы и группы, которые разбиты на элементы в виде граней, треугольников, гексаэдров и тетраэдров; перечень может также содержать индивидуальные сеточные объекты или диапазоны таких объектов.

С помощью параметра metric name указывается название метрики, которая должна быть определена для объектов в упомянутом выше перечне. Эта метрика должна быть применима к рассматриваемым объектам. Метрики качества, доступные для разных объектов, описаны в подразделе Оценка качества сетки, в котором для получения детальной информации по элементам определенного типа нужно выбрать: гексаэдральный элемент, тетраэдральный элемент, четырехугольный элемент, треугольный элемент или элемент ребра.

Название метрики может быть не только конкретным (такие названия приведены в подразделах, доступных по указанным выше ссылкам), но и обобщенным. Применяются четыре обобщенных названия:

Allmetrics - все метрики, применимые к типу элементов, которые указаны в перечне geom_and_mesh_list.

Algebraic - все алгебраические метрики, применимые к типу элементов, которые указаны в перечне geom_and_mesh_list, например, форма (shape), сдвиг (shear), относительный размер (relative size).

Robinson - все метрики Робинсона, применимые к типу элементов, которые указаны в перечне geom_and_mesh_list, например, отношение сторон (aspect ratio), скошенность (skew), сужение (taper).

Traditional - все традиционные метрики программы Fydesis, применимые к типу элементов, которые указаны в перечне geom_and_mesh_list, например, площадь элемента (element area), объем элемента (element volume), минимальный и максимальный углы (minimum angle, maximum angle), растяжение (stretch), размер (dimension).

Если название метрики не задано, то используется метрика по умолчанию: форма (shape).

Опции качества

В описываемой команде может быть указано несколько опций, относящихся к выводу результатов оценки качества (quality options), в соответствии с изложенным ниже.

Объем вывода результатов оценки качества

Допустимые значения опции, характеризующей объем вывода результатов оценки качества, следующие:

[global | individual]

При выборе individual справка по качеству сетки генерируется для каждого объекта, указанного в команде. Если выбрано значение global, или не выбрано ничего, то справка генерируется для каждого типа элементов сетки.

Графическое отображение результатов оценки

Допустимое содержание опции графического отображения:

[draw [histogram] [mesh] [monochrome] [add] ]

При выборе draw histogram в отдельном графическом окне отображаются гистограммы для каждой метрики качества. Если пользователь выбирает draw mesh, то в графическом окне по умолчанию изображаются элементы сетки с цветовым представлением заданной метрики качества. Рядом изображается цветовая шкала. Малым значениям качества соответствует красный цвет, большим - синий; промежуточные значения отображаются другими цветами радуги (см. Рис. 1). Размеры цветовой шкалы можно изменить путем "захвата" ее стороны мышью; при увеличении ширины шкалы размер текста уменьшается. Можно также захватить середину цветовой шкалы и повернуть ее снизу вверх.

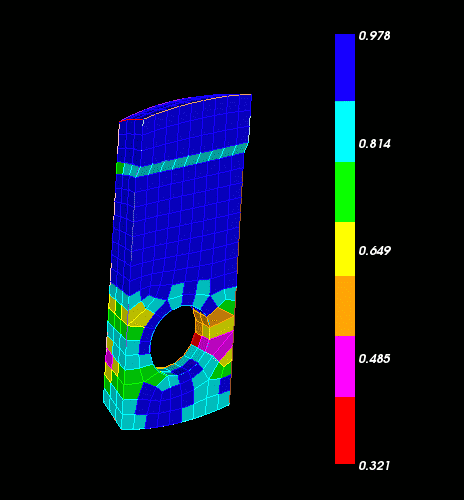

Рис. 1 - Цветовое представление метрики качества

Если выбрана опция monochrome, то цветовая кодировка качества не используется. При выборе add очистка экрана перед отображением элементов сетки не производится.

Вывод результатов оценки в текстовом виде

При наличии в команде ключевого слова list результаты оценки качества выводятся в текстовом виде. Допустимое содержание соответствующей опции:

[list [detail] [ID] [verbose errors]] [geometry]

В случае использования опции list detail выводится перечень элементов сетки в порядке возрастания значений рассматриваемой метрики качества. Опция list ID позволяет получить идентификаторы элементов сетки. При задании опции verbose errors в начале перечня значений метрики выводятся данные об элементах с неприемлемым качеством. Опция geometry обеспечивает вывод списка геометрических объектов, которые содержат отображаемые элементы сетки.

Опции фильтрации

Имеется несколько опций для фильтрации выходных данных описываемой команды. Одна из них позволяет отбросить элементы со значениями метрики качества выше или ниже указанных границ:

[high <value>] [low <value>]

Другая опция обеспечивает сохранение элементов, имеющих только ряд высших или низших значений рассматриваемой метрики качества:

[top <number>] [bottom <number>]

Например, команда, использующая такую опцию: quality hex all aspect ratio top 10, обеспечивает вывод информации по гексаэдральным элементам с 10 наибольшими значениями метрики отношение сторон (aspect ratio).
