Пример выходных данных оценки качества сетки

Типичный результат оценки качества сетки представлен на Рис. 1 в виде выходных данных команды quality surface 24. На Рис. 2 показана соответствующая гистограмма. Рис. 3 демонстрирует результаты выполнения команды command quality surface 1 skew draw mesh - графическое отображение метрики скошенность. Расшифровка цветовых обозначений, отображаемая в окне командной строки, дана на Рис. 4.

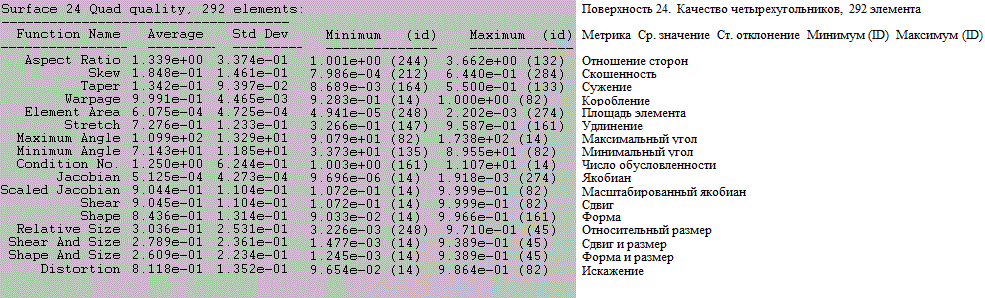

Рис. 1 - Выходные данные команды quality surface 24

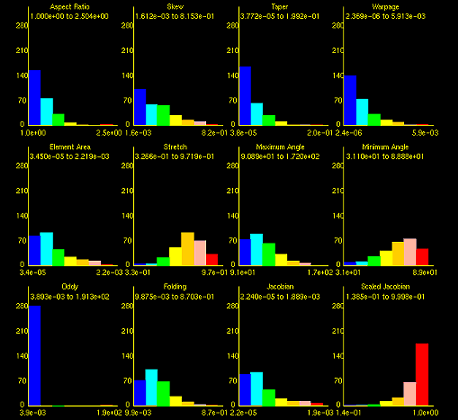

Рис. 2 - Результаты выполнения команды quality surface 24 draw histogram

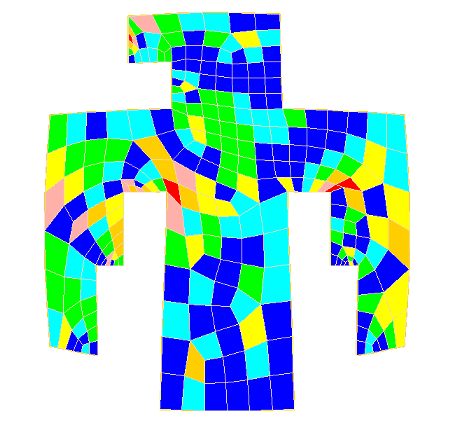

Рис. 3 - Графическое отображение скошенности элементов (результаты выполнения команды command quality surface 1 skew draw mesh)

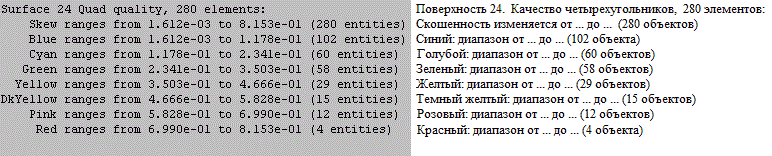

Рис. 4 - Расшифровка цветовых обозначений скошенности в окне командной строки
