CAE Fidesys 9.0 Руководство пользователя

Фильтр Статистика

Фильтр Статистика позволяет в табличном виде получить статистические данные выбранных массивов. В таблице отображаются такие данные как:

• «Количество сущностей» показывает число сущностей, которое учитывалось в сборе статистики;

• «Максимум» - максимальное значение массива;

• «Среднее» - среднее значение массива;

• «Минимум» - минимальное значение массива;

• «Сумма» - результат сложения всех значений массива.

Фильтр можно применять как к самому pvd-файлу, так и к другим фильтрам.

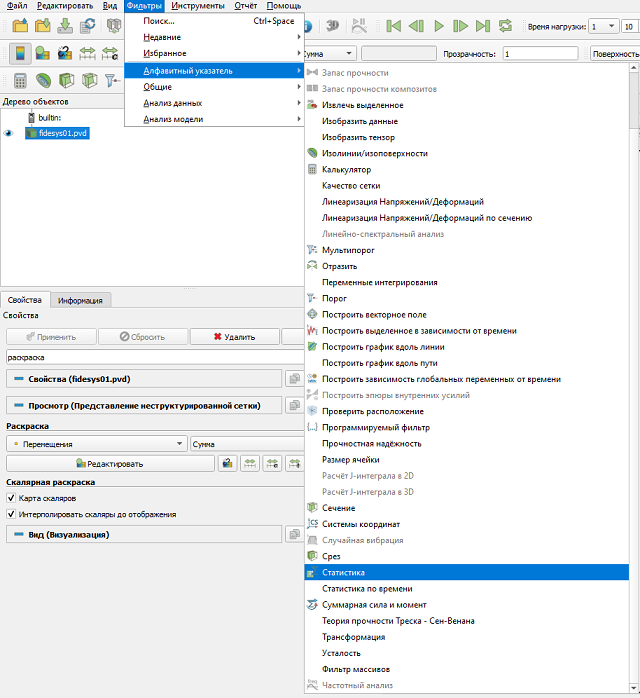

Чтобы использовать этот фильтр, выберите в верхней строке Фильтр - Алфавитный указатель - Статистика.

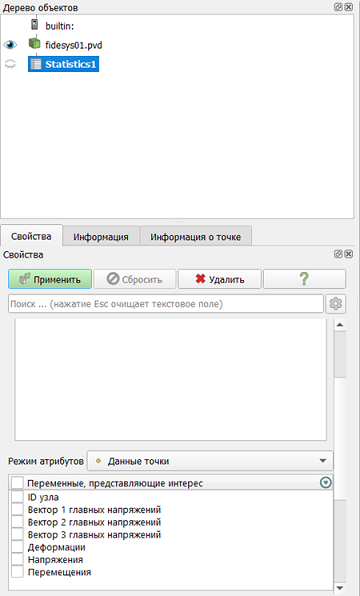

В появившемся фильтре на странице Свойств, использовав полосу прокрутки, выберите  переменные, с которыми вы хотите продолжить работу (выбрать некоторые из доступных, выбрать все, поставив галочку на Переменные, представляющие интерес).

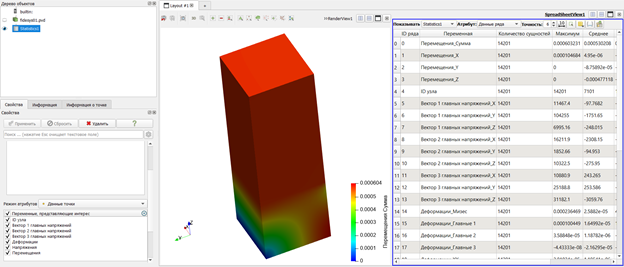

После нажатия кнопки Применить экран разделится на две части: результаты расчёта в графическом виде с изображением различных изополей (было до применения фильтра) и таблица, в которой присутствуют статистические данные.

Как показано на картинке выше, таблица обведена синим контуром, что говорит о том, что сейчас идёт взаимодействие с этой таблицей. Для взаимодействия с моделью, следует нажать на неё, вследствие чего контур экрана модели станет синим.

Переменные, с которыми идёт работа, можно включать и отключать по ходу. Для этого на странице Свойств фильтра поставьте или уберите галочки напротив нужных переменных и нажмите кнопку Применить – таблица обновится автоматически.

Пошаговый пример с использованием фильтра Статистика есть в статьях: «Автоматизированное создание связей между линиями отверстий и вершинами» и «Запас прочности (Хук-Браун)».
