Cуммарная сила и момент

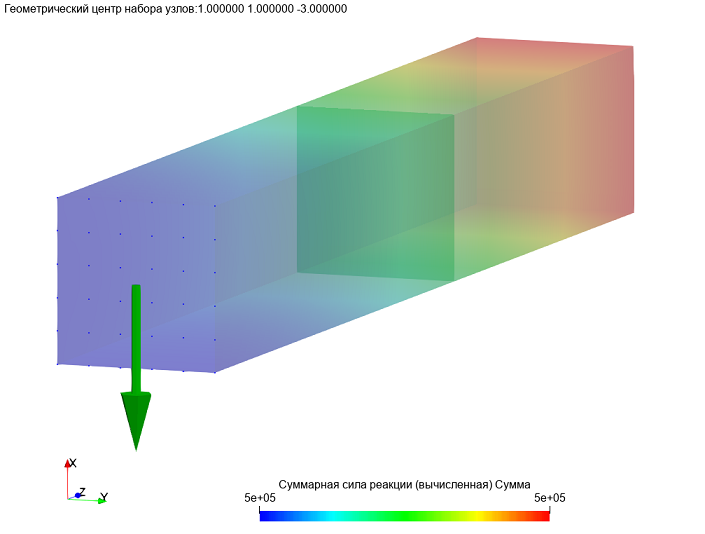

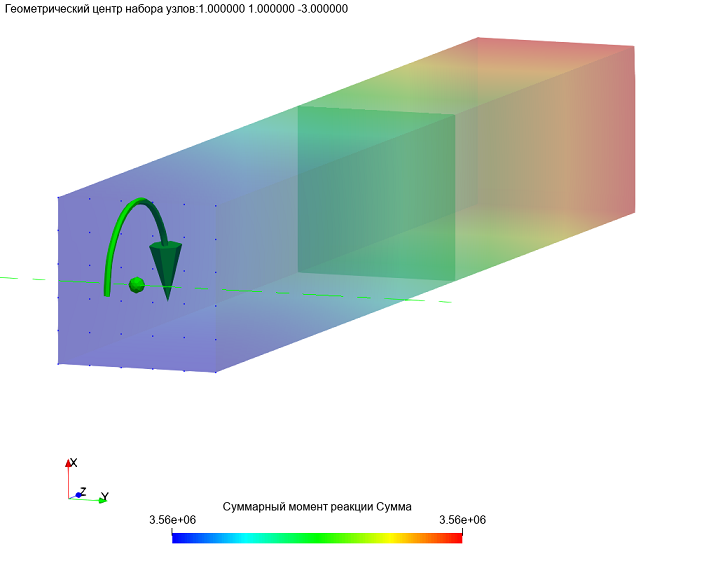

Фильтр "Суммарная сила и момент" используется для отображения вычисленных полей данных «суммарные узловые силы» и «суммарные узловые моменты», Фильтр наглядно демонстрирует направление вектора узловой силы или момента.

В фильтре суммарная сила и момент удобно отображать силы и моменты реакций в закреплениях, узловые силы в контактах или соединениях. Фильтр работает с узлами любых конечных элементов.

В фильтре доступны два способа задания узлов для вычисления внутренних узловых сил и моментов:

1. Из входных данных:

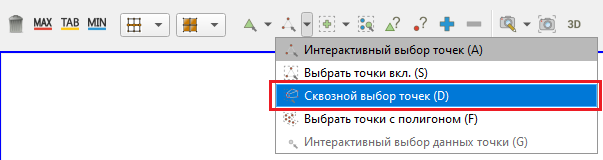

Выделите необходимые для расчета узлы с помощью сквозного выделения точек:

На панели инструментов выберите Суммарная сила и момент - или выберите в верхней строке Фильтры - Алфавитный указатель - Суммарная сила и момент.

Нажмите Применить.

2. С помощью набора узлов:

 Выберите в верхней строке Фильтры - Алфавитный указатель - Суммарная сила и момент.

В выпадающем меню выберите необходимый набор узлов и нажмите Применить.

В появившемся фильтре на странице Свойств выберите:

• Режим задания центра – точка относительно которой будут рассчитываться узловые силы и моменты.

В полях данных выберите компоненту для отображения:

Нажмите Применить.

После применения фильтра появится возможность скрыть/отобразить стрелки сил/моментов и центр:

Пошаговый пример с применением фильтра Суммарная сила и момент.
