CAE Fidesys 9.0 Руководство пользователя

Случайная вибрация

Здесь вы можете посмотреть:

• пример расчета;

• краткая теоретическая справка.

Алгоритм расчета

Анализ на случайную вибрацию в CAE Fidesys проходит в несколько этапов, помимо создания модели:

• Создание файла *.csv спектральной плотности мощности (СПМ);
• Проведение модального анализа с опцией вычисления эффективных масс в препроцессоре;
• Непосредственно анализ на воздействие случайной вибрации при помощи фильтра Случайная вибрация в постпроцессоре.

1. Создание файла спектральной плотности мощности

Для проведения анализа на воздействие случайной вибрации необходимо подготовить файл в формате *.csv со спектральной плотностью мощности. В файле должна быть записана таблица, где в первом столбце помещаются значения частоты (Гц), в последующих – ускорения в квадрате, деленные на Гц). Необходимо указать названия столбцов:

• первый столбец - f;
• последующие:
• • ax – СПМ по оси Ox;
  • ay – СПМ по оси Oy;
  • az – СПМ по оси Oz;

Пример задания спектральной плотности мощности вдоль осей Ox, Oy, Oz в файле *.csv:

Примечание: Microsoft Excel может открыть csv-файл в таком виде:

т.е. не разбив файл на столбы и перечислив значения строчек файла через запятую.

Чтобы разделить тест в строках по соответствующим столбцам, надо в настройках разделителей элементов списка вашей операционной системы поставить запятую.

Стоит заметить,что если настройки не изменить, файл будет загружен некорректно.

Спектр отклика прикладывается к модели в программе FidesysViewer.

2. Задание случайной вибрации в препроцессоре

Алгоритм проведения модального анализа можно посмотреть во вкладке Определение собственных частот и форм колебаний.

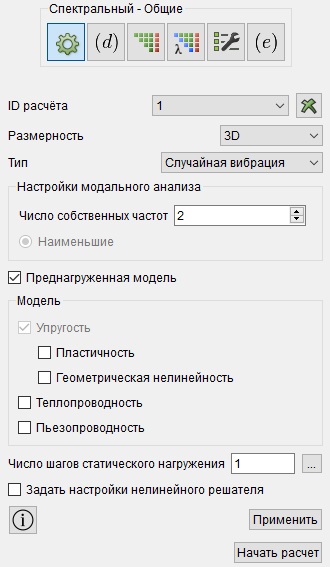

• Выберите на Панели команд Режим - Настройки расчета, Настройки расчета - Спектральный.

• Среди настроек спектрального анализа выберите пиктограмму (Общие).

• В выпадающем списке Размерность выберите размерность решаемой задачи: 3D (трехмерная; по умолчанию) или 2D (плоская).

• В группе Тип  задайте требуемый тип спектрального анализа (линейно-спектральный или случайная вибрация).

• В группе Настройки задайте требуемые для расчета данные: число определяемых собственных частот.

• В случае анализа колебаний предварительно нагруженной конструкции установите флажок Преднагруженная модель, а в открывшейся группе Модель укажите особенности такого нагружения (пластичность, геометрическая нелинейность, теплопроводность, пьезопроводность).

• Нажмите Применить.

3. Задание спектральной плотности мощности

После завершения модального расчета перейдите в FidesysViewer через комбинацию клавиш Сtrl+E.

В главном меню перейдите по вкладку Фильтры - Алфавитный указатель - Случайная вибрация.

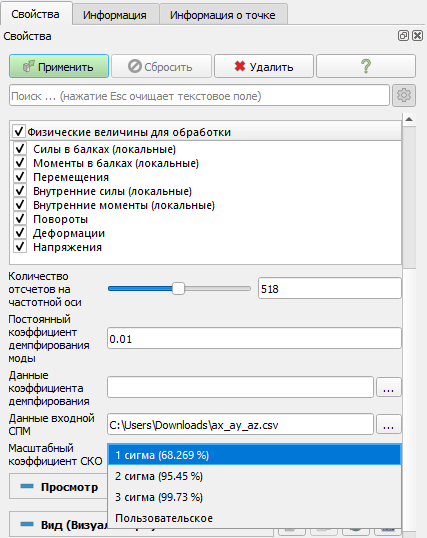

В появившемся окне свойств результатов расчета доступны следующие настройки:

• количество отсчетов на частотной оси (влияет на гладкость графика):
• выбор количества сигм (среднеквадратического отклонения):
• • 1 сигма;
  • 2 сигма;
  • 3 сигма;
  • пользовательское значение;
• задание значения модального коэффициента демпфирования;
• выбор пути для csv-файла.

После задания всех настроек всех настроек нажать Применить.

Файл с нагрузками представляет собой таблицу.
