Определение собственных частот и форм колебаний

Определение (расчет) собственных частот и форм колебаний (модальный анализ) может быть как самостоятельной задачей конечно-элементного анализа, так и необходимым условием для выполнения динамического временного анализа с использованием разложения искомого решения по модам собственных колебаний, т.е. методом суперпозиции. Пояснения понятий собственная частота и соответствующая ей форма колебаний приводятся в подразделе Введение в расчет на собственные значения.

Расчет собственных частот и форм колебаний запускается с Панели команд (предполагается, что пользователь уже построил конечно-элементную модель анализируемого объекта, в том числе задал граничные условия):

Выберите Режим - Настройки расчета.
В настройках расчета выберите вид расчета: Модальный анализ.
Среди настроек модального анализа выберите пиктограмму (Общие):

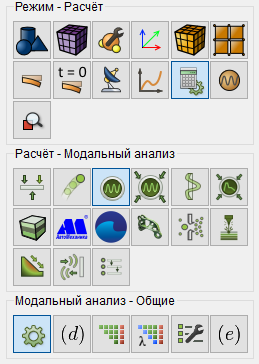

Рис. 1 - Панель команд, общие настройки для модального анализа

В выпадающем списке Размерность выберите размерность решаемой задачи: 3D (трехмерная; по умолчанию) или 2D (плоская).
В группе Настройки задайте требуемые для расчета данные: число определяемых собственных частот и параметры их поиска (наименьшие значения, целевое значение, интервал частот).
В случае анализа колебаний предварительно нагруженной конструкции установите флажок Преднагруженная модель, а в открывшейся группе Модель укажите особенности такого нагружения (пластичность, геометрическая нелинейность, теплопроводность, пьезопроводность).
Нажмите Применить.
На Панели команд среди настроек модального анализа выберите пиктограмму (Модальный анализ - Решатель) и выполните необходимые настройки решателя.
Настройте поля вывода результатов расчета (Модальный анализ - Поля вывода):

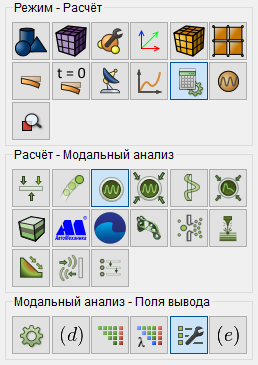

Рис. 2 - Панель команд, настройки полей вывода для модального анализа

Необходимые сведения по этой настройке приведены в подразделе Настройка полей вывода собственных частот и форм.
Нажмите Применить.
Нажмите Начать расчет.

В появившемся окне выберите директорию, в которой будет сохранён результат, и введите название файла.

В случае успешно проведённого расчёта в консоли отобразится сообщение: Calculation finished successfully at "date" "time".

Для отображения результатов расчета можно воспользоваться пиктограммой (Открыть результаты последнего расчета). При нажатии на эту пиктограмму запускается постпроцессор Fidesys: программа FidesysViewer. Описание работы этой программы дается в отдельном руководстве.

Примеры выполнения этого расчета вы можете посмотреть здесь:
