Настройки решателя при определении собственных частот и форм

Настройки решателя при определении собственных частот и форм колебаний (используются также термины решение проблемы собственных значений и модальный анализ) осуществляются с Панели команд путем выбора (Режим - Настройки расчета, Настройки расчета - Модальный анализ, Модальный анализ - Решатель).

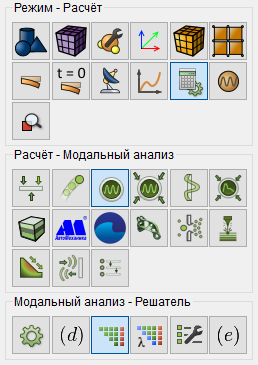

Рис. 1 - Панель команд, настройки решателя для модального анализа

В выпадающем списке Метод решения выберите метод решения задачи собственных значений. Доступны следующие методы:

Крылова-Шура;
Арнольди.

По умолчанию стоит автоматический выбор метода решения.

Поскольку решение проблемы собственных значений осуществляется путем итераций, укажите максимальное их число, относительную и абсолютную точность (можно оставить значения по умолчанию).

На каждой итерации производится решение системы линейных алгебраических уравнений (СЛАУ); поэтому необходимо выбрать соответствующий решатель: прямой или итерационный (можно "доверить" программе сделать автоматический выбор). В случае выбора итерационного решателя СЛАУ на Панели команд открываются дополнительные элементы ввода:

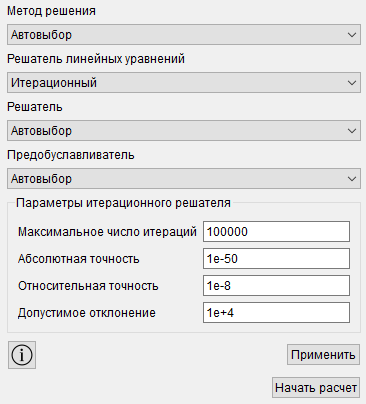

Рис. 2 - Панель команд, настройки итерационного решателя

По умолчанию метод выбирается автоматически. В выпадающих списках Решатель и Предобуславливатель выберите соответственно метод итераций и метод предобуславливания СЛАУ. Затем в окнах ввода группы Параметры итерационного решателя задайте требуемые значения или оставьте указанные по умолчанию.

Нажмите Применить.

Нажмите Начать расчет.
