CAE Fidesys 9.0 Руководство пользователя

Линейно-спектральный анализ

Здесь вы можете посмотреть:

• пример расчета 1;

• пример расчета 2;

• краткая теоретическая справка.

Алгоритм расчета

Линейно-спектральный анализ в CAE Fidesys проходит в несколько этапов, помимо создания модели:

• Создание файла *.csv со спектром отклика;
• Задание спектрального анализа в препроцессоре;
• Задание спектра отклика.

1. Создание файла со спектром отклика

Для проведения линейно-спектрального анализа необходимо подготовить файл в формате *.csv со спектром отклика. В файле должна быть записана таблица, где в первом столбце помещаются значения частоты (Гц), в последующих – перемещения (скорости, ускорения). Необходимо указать названия столбцов:

• первый столбец - f;
• последующие - в зависимости от того, какая кинематическая характеристика прикладывается:
• • dx – перемещение по оси Ox;
  • dy – перемещение по оси Oy;
  • dz – перемещение по оси Oz;
  • vx – скорость по оси Ox;
  • vy – скорость по оси Oy;
  • vz – скорость по оси Oz;
  • ax – ускорение по оси Ox;
  • ay – ускорение по оси Oy;
  • az – ускорение по оси Oz;

Пример задания спектра отклика перемещения вдоль осей Ox, Oy, Oz в файле *.csv:

Примечание: Microsoft Excel может открыть csv-файл в таком виде:

т.е. не разбив файл на столбы и перечислив значения строчек файла через запятую.

Чтобы разделить тест в строках по соответствующим столбцам, надо в настройках разделителей элементов списка вашей операционной системы поставить запятую.

Стоит заметить,что если настройки не изменить, файл будет загружен некорректно.

Спектр отклика прикладывается к модели в программе FidesysViewer.

2. Задание спектрального анализа в препроцессоре

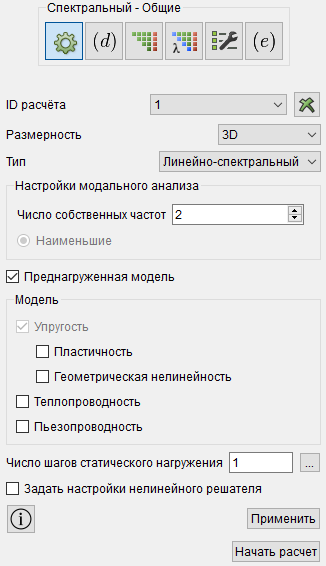

• Выберите на Панели команд Режим - Настройки расчета, Настройки расчета - Спектральный.

• Среди настроек спектрального анализа выберите пиктограмму (Общие).



• В выпадающем списке Размерность выберите размерность решаемой задачи: 3D (трехмерная; по умолчанию) или 2D (плоская).

• В группе Тип  задайте требуемый тип спектрального анализа (линейно-спектральный или случайная вибрация).

• В группе Настройки задайте требуемые для расчета данные: число определяемых собственных частот.

• В случае анализа колебаний предварительно нагруженной конструкции установите флажок Преднагруженная модель, а в открывшейся группе Модель укажите особенности такого нагружения (пластичность, геометрическая нелинейность, теплопроводность, пьезопроводность).

• Нажмите Применить.

3. Задание спектра отклика

После завершения модального расчета перейдите в FidesysViewer через комбинацию клавиш  Сtrl+E.

В главном меню перейдите по вкладку Фильтры - Алфавитный указатель - Линейно-спектральный анализ.

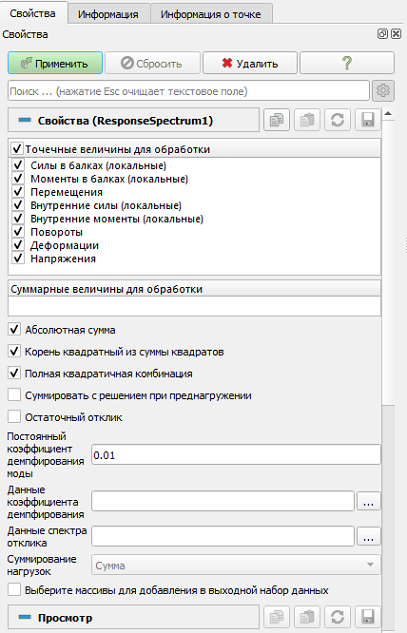

В появившемся окне свойств результатов расчета доступны следующие настройки:

• Точечные величины для обработки;

• Суммарные величины для обработки;

• Выбор метода комбинации мод:

   - абсолютная сумма;

   - корень квадратный из суммы квадратов;

   - полная квадратичная комбинация;

• Суммировать с решением при преднагружении;
• Остаточный отклик;
• Задание значения модального коэффициента демпфирования;
• Выбор пути для csv-файла табличного демпфирования;
• Выбор пути для csv-файла нагрузки;
• Суммирование нагрузок;

После задания всех настроек нажать Применить.

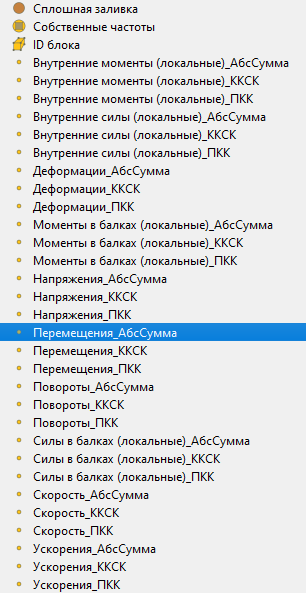

Далее, появляется возможность построить необходимые эпюры, выбрав их в выпадающем списке результатов. Например, перемещения, полученные методом "Абсолютная сумма" будут доступны под именем Перемещения_АбсСумма.
