Построить эпюры внутренних усилий (Plot Internal Resultant Diagram)

Фильтр "Построить эпюры внутренних усилий" используется для построения эпюр внутренних сил и моментов на балочных элементах. Эпюры могут быть переориентированы и отмасштабированы для удобства отображения.

Для корректного выделения всех элементов балки необходимо использовать инструмент: сквозной выбор ячеек .

Фильтр работает с балочными элементами, даже если элементы балок имеют общие узлы с объемными элементами. В результате работы фильтра на выделенных элементах балок визуально отображаются эпюры внутренних моментов и сил в зависимости от выбора пользователя.

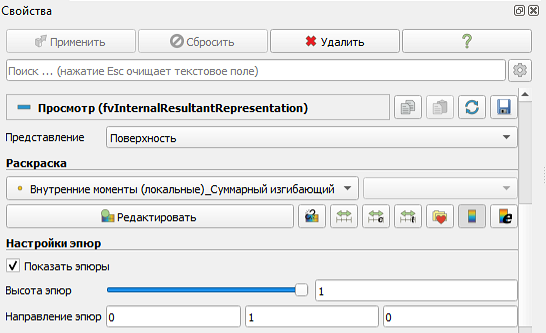

Объекты эпюры выводятся на модели в 3D. Отображение объектов (высоту и направление эпюр) можно регулировать с помощью функций Высота эпюр и Направление эпюр. Эпюры строятся в системе координат балки. В системе координат балки ось Х всегда направлена вдоль кривой балки. Высота эпюр скалярная величина и определяет масштаб отображения полей.

Во вкладке Раскраска из выпадающего списка можно выбрать компонент силы или момента для построения: продольная, поперечная и суммарная поперечная для силы, и изгибающая, крутящая, суммарная изгибающая для момента.

Чтобы использовать этот фильтр, выберите ячейки входного набора данных с помощью сквозного выбора точек, нажмите Применить и задайте параметры отображения.

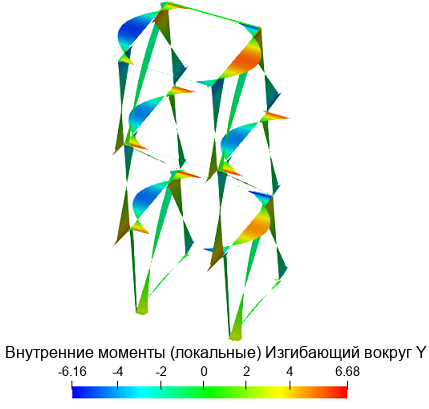

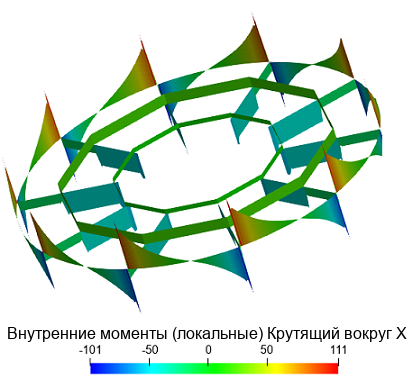

Примеры работы фильтра Построить эпюры внутренних усилий:

Здесь вы можете посмотреть пример расчета.
