Построить график вдоль пути

Фильтр "Построить график вдоль пути" используется для построения графика по выбранному на модели последовательности узлов.

Для работы с фильтром необходимо подключить Фильтры - Алфавитный указатель - Построить график вдоль пути.

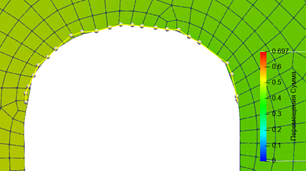

Далее опираясь на подсказку под таблицей на странице свойств выделите узлы в нужном порядке.

Нажмите Применить.

В версии CAE Fidesys 8.1 на вкладке Свойства появился виджет для выбор а пути. Таким образом пользователю не нужно заранее выбирать узлы перед запуском фильтра. Путь задаётся аналогично фильтру "Построить график вдоль линии". Первую и последнюю точку необходимо выделить с помощью Ctrl+1 Ctrl+2. Далее, чтобы вставить новый узел в конец пути, необходимо зажать Alt и кликнуть на нужный узел, последовательно выбирая остальные узлы.

В качестве поля для отображения на графике выберите Перемещения_Сумма. В результате в правой части экрана отобразится необходимый график.

ДДля графика доступна опция Экспортировать файл, чтобы выгрузить значения в формат *.csv. Функционал фильтра частично дублируется в Изобразить данные и вынесен отдельно для более удобного доступа.
