Фильтр Приращение массива

Фильтр «Приращение массива» (англ. Array increment) позволяет вычислять разницу между значениями массива на разных шагах и подшагах одного расчёта. Из значений более позднего шага вычитаются значения более раннего шага, а результат отображается на изополях и в легенде.

Проще говоря, фильтр показывает прирост (дельту) величины за выбранный интервал шагов.

Фильтр можно применять как к самому pvd-файлу, так и к другим фильтрам.

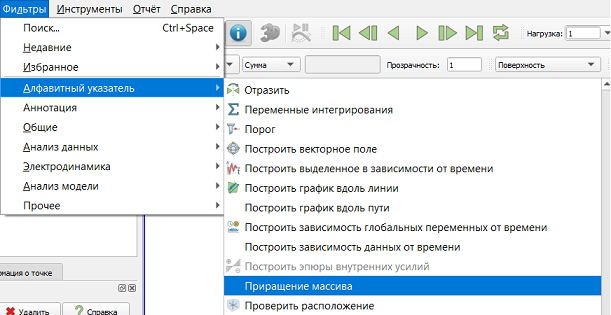

Чтобы использовать этот фильтр, выберите в верхней строке Фильтр - Алфавитный указатель – Приращение массива.

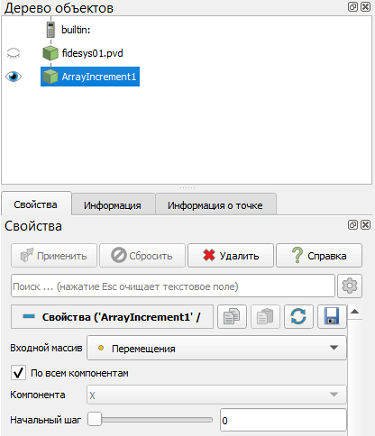

Параметры фильтра

Входной массив – поле данных, с которым вы хотите работать;
Компонента – компонента входного массива. При включённом флаге «По всем компонентам» к просмотру будут доступны все компоненты, а не одна конкретная;
Начальный шаг – шаг, который будет вычтен из текущего.

Использование фильтра Приращение массива при многошаговом расчёте

Обращаем внимание, что если ваш расчёт состоит из нескольких шагов, на которых не одинаковое количество блоков, то для использования фильтра, вам потребуется включить «Многоблочный вывод данных».

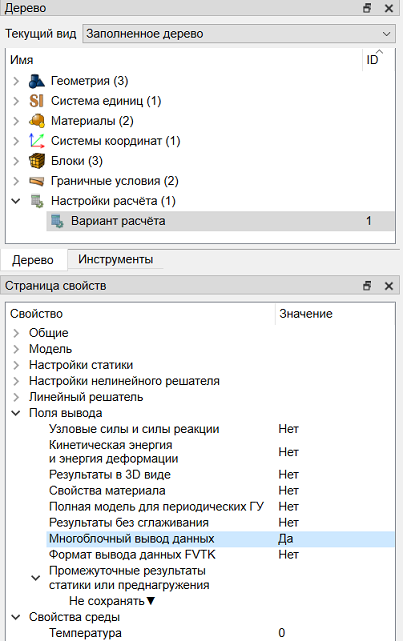

Это можно сделать на Странице свойств в Дереве:

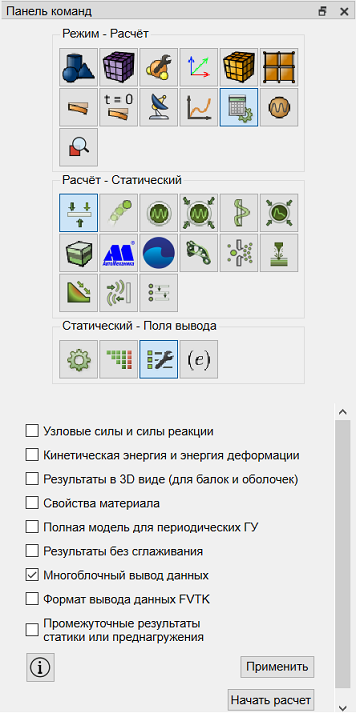

Или же через Панель команд в Настройках полей вывода поставить галочку напротив «Многоблочный вывод данных» и затем «Применить»:
