Панель инструментов

Панель инструментов расположена в верхней части окна программы Fidesys, под линейкой меню (см. Рис.1).



Рис. 1 - Положение Панели инструментов в окне программы Fidesys

Эта панель предоставляет быстрый и удобный доступ к наиболее востребованным функциям с помощью интуитивно понятных пиктограмм. Удобство ее использования состоит также в том, что при наведении курсора на какую-либо пиктограмму появляется соответствующая подсказка. Ниже приведено краткое описание функций, вызываемых с помощью Панели инструментов; они частично дублируют функции меню. Функции и пиктограммы разделены на три основные группы:

Операции с файлами

Первая группа пиктограмм, расположенная в левой части Панели инструментов (см. Рис. 2), реализует операции с файлами данных модели, а также запись и воспроизведение команд посредством журнальных файлов.

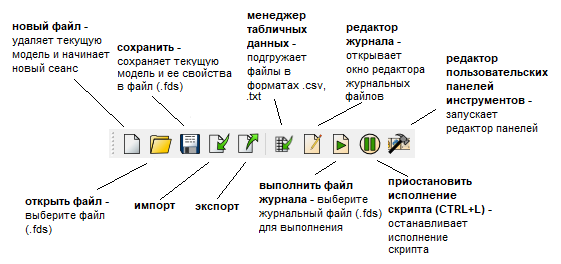

Рис. 2 - Левая часть Панели инструментов, реализующая операции с файлами

Графические инструменты

Вторая группа пиктограмм расположена в средней части Панели инструментов (см. Рис. 3) и обеспечивает управление режимами изображения, отменой последнего действия, масштабированием изображения (приближением/отдалением), изображением в перспективе, секущей плоскостью, отображением валентности кривых и некоторыми другими опциями графического окна.

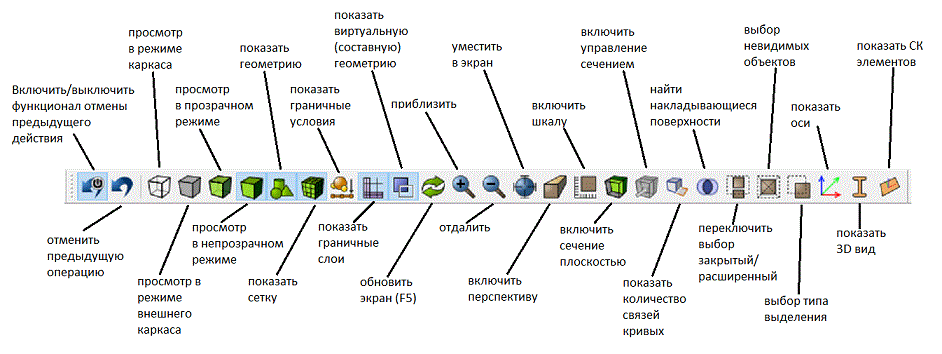

Рис. 3 - Средняя часть Панели инструментов: графические инструменты (показаны с разрывом)

Примечание: Функции переключателей выбора "закрытый/расширенный", отображения невидимых объектов и выбора "прямо-/многоугольник" (пиктограммы которых расположены в правой части рисунка 3) реализуют специфические возможности графического управления, служащие для выбора объектов с помощью прямоугольника или многоугольника.

Инструменты выбора

Третья группа пиктограмм - это инструменты, сосредоточенные в правой части Панели инструментов (см. Рис. 4) и служащие для выбора объектов, включая выбор с помощью прямоугольника или многоугольника.

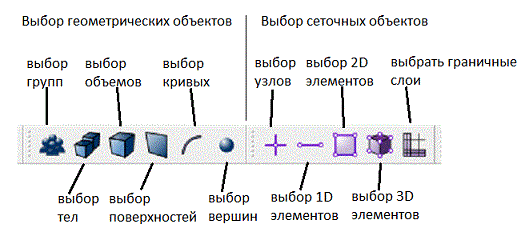

Рис. 4 - Правая часть Панели инструментов: инструменты выбора (показаны с разрывом)

Кроме описанных групп, на Панели инструментов имеется еще пиктограмма, обеспечивающая редактирование макросов (она размещается между второй и третьей группами): .
