Задание свойств балок

Для расчета конструкций, моделируемых балочными конечными элементами, необходимо задать геометрические параметры сечений этих элементов. Геометрические параметры сечений назначаются блоку элементов.

CAE Fidesys поддерживает балочные элементы первого и второго порядков -BEAM/BEAM2 и BEAM3, соответственно.

Чтобы задать сечения балок с помощью геометрических характеристик или моментов инерции, перейдите в (Режим – Блоки, Объект – Блок, Действие – Свойства/параметры блока). Категория при задании типа элемента блоку должна быть Балка.

При выборе категории Балка должна появиться кнопка ID свойств блока. При этом есть возможность создать новое сечение балки или выбрать существующие ID.

При нажатии на кнопку открывается новое окно для задания необходимых параметров. На появившемся окне укажите:

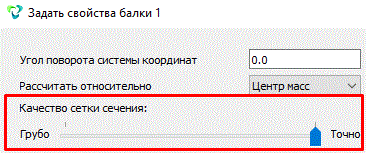

качество сетки сечения;
угол поворота системы координат;
профиль сечения и соответствующие размеры к нему.

Нажмите Применить.

CAE Fidesys поддерживает сечения балок следующих типов:

прямоугольник	эллипс

двутавр	швеллер

тавр	Z-сечение

полый прямоугольник	круг со смещенным отверстием

корытный профиль	уголок

труба	Пользовательский

Работа с пользовательским профилем доступна в двух вариантах:

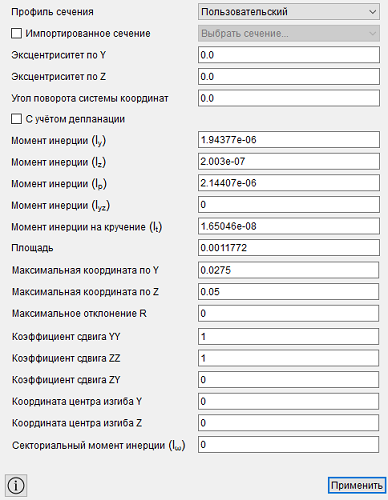

доступно задание геометрических параметров сечения вручную;
доступно использование импортированного сечения через геометрический файл.

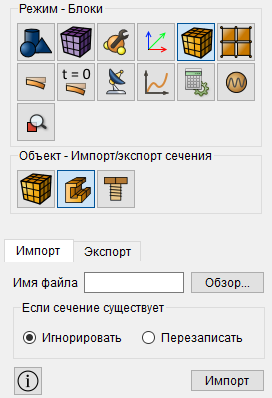

Для работы с импортированным сечением добавлен виджет – Импорт/экспорт сечения.

Подробнее о работе с виджетом можно узнать здесь.

Просмотр сечения балки в 3D-виде возможен в препроцессоре CAE Fidesys при нажатии кнопки Показать 3D-вид.

Просмотр сечения балки в 3D-виде возможен в постпроцессоре FidesysViewer при нажатии кнопки 3D-вид после выполнения расчета. Для этого необходимо перед запуском на расчет установить опцию Поля - вывода - Выводить результаты в 3Д-виде.

Для сечений, заданных только с помощью моментов инерции, просмотр 3D-вида недоступен.

ВАЖНО: Расчет балок методом спектральных элементов с выводом результатов в 3Д-виде может занимать значительное время. Для уменьшения времени рекомендуем уменьшить качество сетки сечения.
